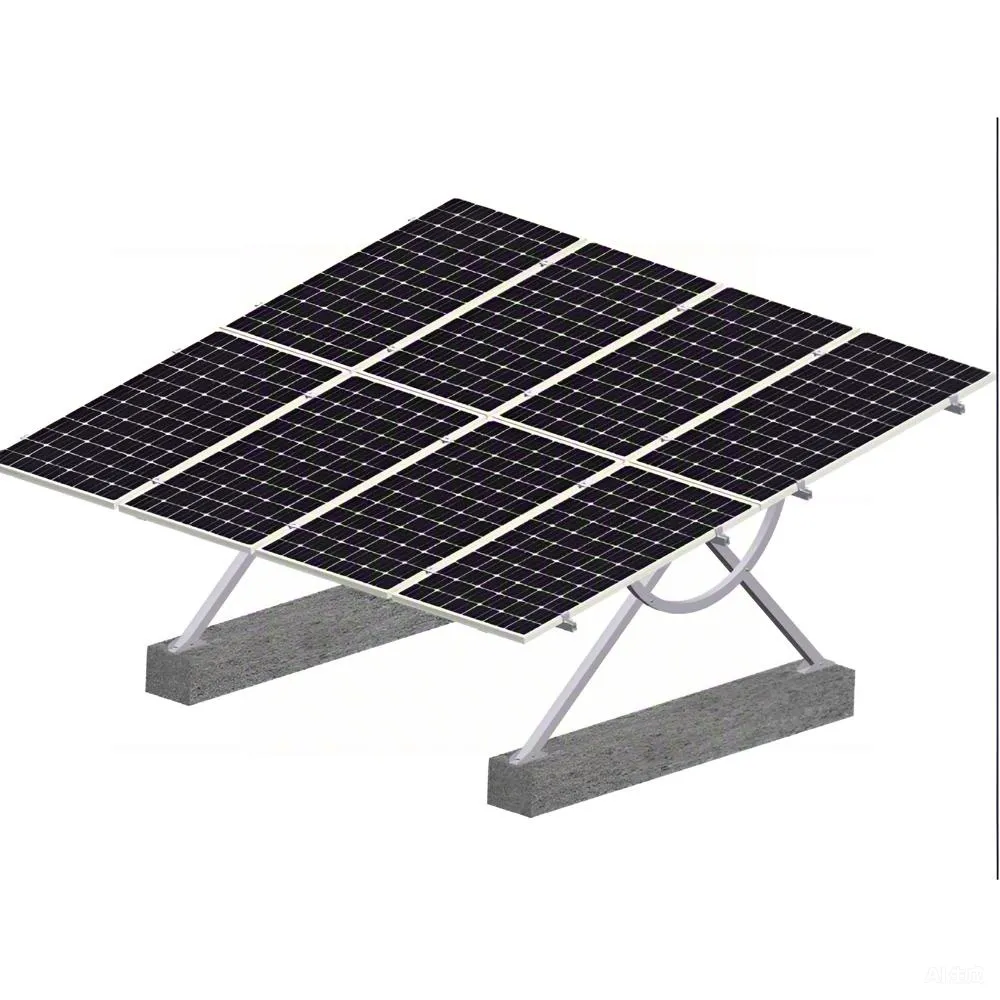

Kolay Kullanım Kılavuzu Eğimi Ayarlanabilir Karbon Çelik Zemin Montajı

Xiamen Honor Energy sistemi tarafından üretilen Kolay Kullanım Kılavuzu Eğimi Ayarlanabilir Karbon Çelik Zemin Montajı, temel olarak, doğası gereği mükemmel dayanıma ve yük taşıma kapasitesine sahip olan karbon çeliğinden yapılmıştır ve yaygın uygulama senaryolarında fotovoltaik modüller gibi üzerine kurulu ekipmanı istikrarlı bir şekilde desteklemesini sağlar.

Eğimi ayarlanabilen karbon çeliği zemin desteği, esas olarak karbon çeliğinden yapılmış bir zemin desteği yapısıdır; temel özelliği, kurulum açısını esnek bir şekilde ayarlama yeteneğidir.

Şartname

Uygun Uygulama Ortamları

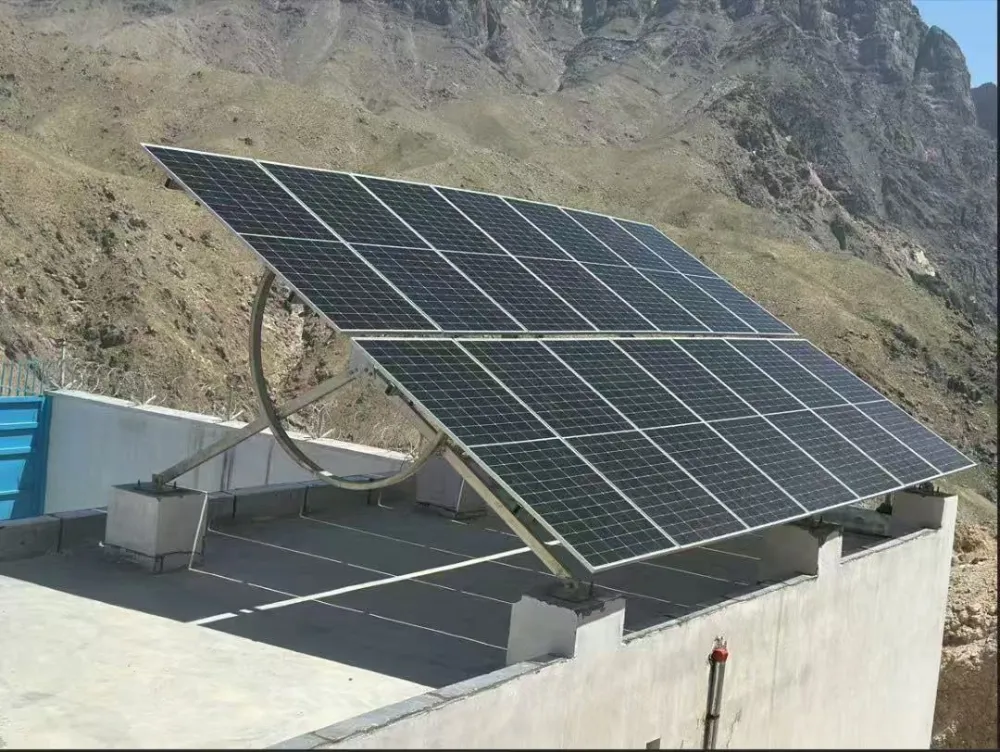

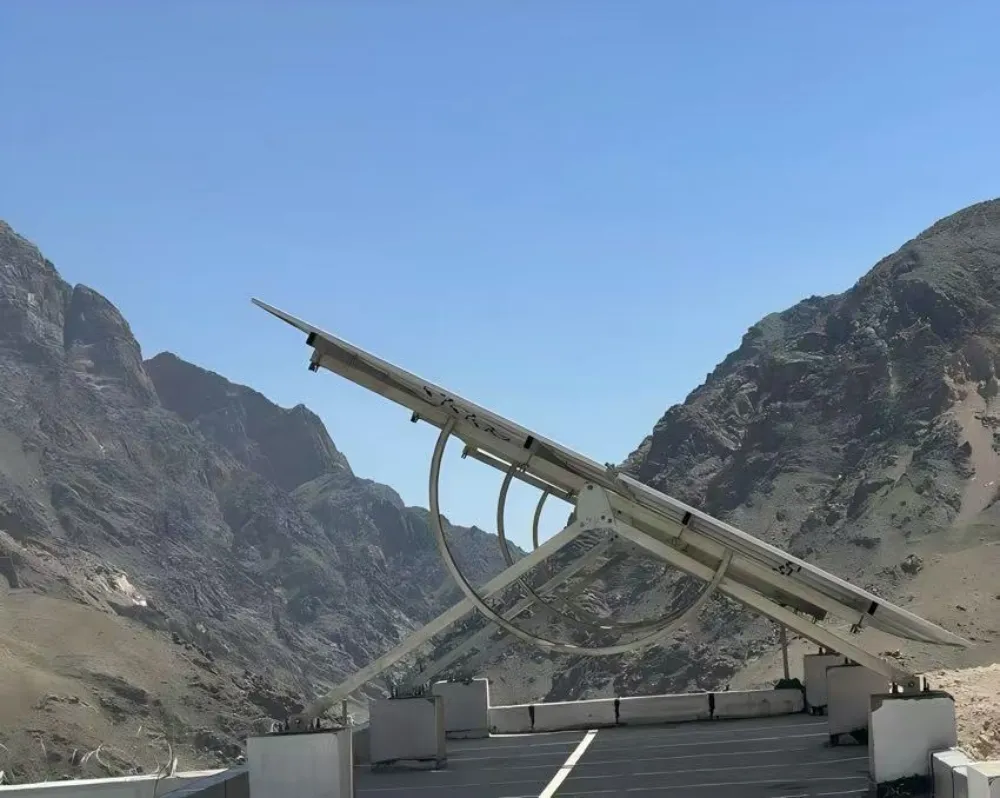

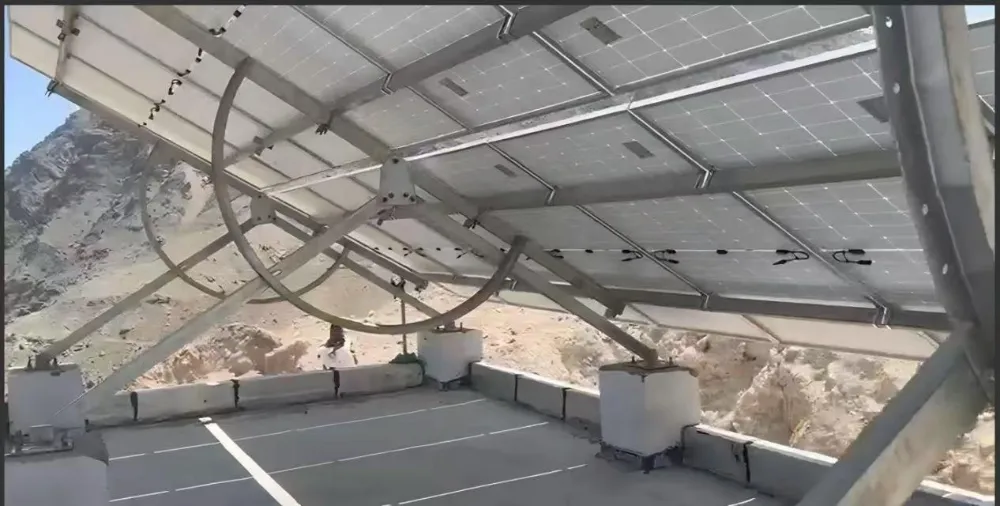

1. Ticari ve endüstriyel binalar için beton düz çatılar

Çatıda delik açılmasına ve su geçirmez katmana zarar verilmesine izin verilmez; kimyasal ankrajlar kabul edilemez. Sistem, yük tutmak için beton karşı ağırlıklara dayanır ve modülün eğim açısı, yay şeklindeki kelepçeler aracılığıyla sahada manuel olarak ayarlanabilir.

2. Yerel enleme göre yerinde eğim ince ayarının gerekli olması

Açısı ayarlanabilen karbon çeliği zemin montaj parçaları sahada tekrar tekrar manuel olarak ayarlanabilir.

Daha iyi güç üretimi çıkışı sağlamak amacıyla eğim açısını sıfırlamak için cıvatalar daha sonra gevşetilebilir.

Ticari, endüstriyel ve dağıtılmış PV projeleri için idealdir.

Ağır manuel ayarlama iş yükü nedeniyle GW ölçekli şebeke sınıfı yer elektrik santralleri için uygun değildir.

3. Mevcut yapıların zarar görmemesi gereken alanlar

Sahibinin su geçirmez katmanlara veya kaldırıma zarar verecek şekilde delmeyi yasakladığı çatılar veya asfalt zeminler.

Avantaj

Açısı ayarlanabilen karbon çeliği zemin montajının açısı, ışığın giriş şekline uyacak şekilde ayarlanabilir. Çinko katmanlı karbon çeliği olduğundan iyi dayanır, paslanmaz ve dış mekanlarda harika çalışır. Üstelik kurulumu kolaydır; zamandan ve emekten tasarruf etmenizi sağlar.

Müşterilerin sağladığı saha büyüklüğüne, güneş paneli miktarına ve yerel iklim koşullarına göre özelleştirilmiş ayarlanabilir eğim destekleri tasarlayabilir ve müşteriler için güneş enerjisi kullanım verimliliğini analiz edebiliriz.

Tasarımımız aynı zamanda manuel ayarlama için gereken kuvveti de hesaba katarak kullanıcıların ekstra çaba harcamadan eğimi kolayca ayarlayabilmesini sağlar.

Kurulum

1. İlk olarak, tam noktalarını bulmak için braketlerin nereye gitmesi gerektiğini işaretleyin.

2. Tabanı yere kilitlemek için genişletme cıvatalarını kullanarak sabitleyin.

3. Ana braketi bir araya getirin; dikey direkleri ve çapraz destekleri bağlayın.

4. Açı ayarlayıcıyı takın ve istediğiniz eğime ayarlayın. 5. Tüm parçaları iyice sıkın ve hiçbir şeyin sallanmadığından emin olun.

Sertifikasyon

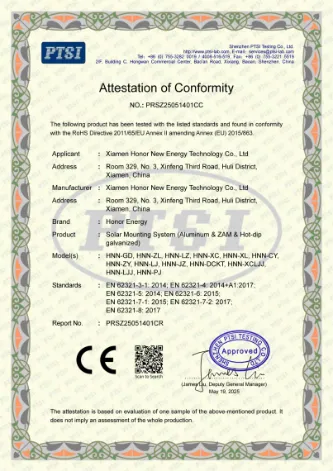

TUV, CE ve JIS sertifikalarına sahibiz. Tam proses kalite kontrolü, hammaddeden bitmiş ürünlere kadar kapsar. Teknik ve satış ekibimiz küresel PV müşterilerine tek elden destek sağlıyor.

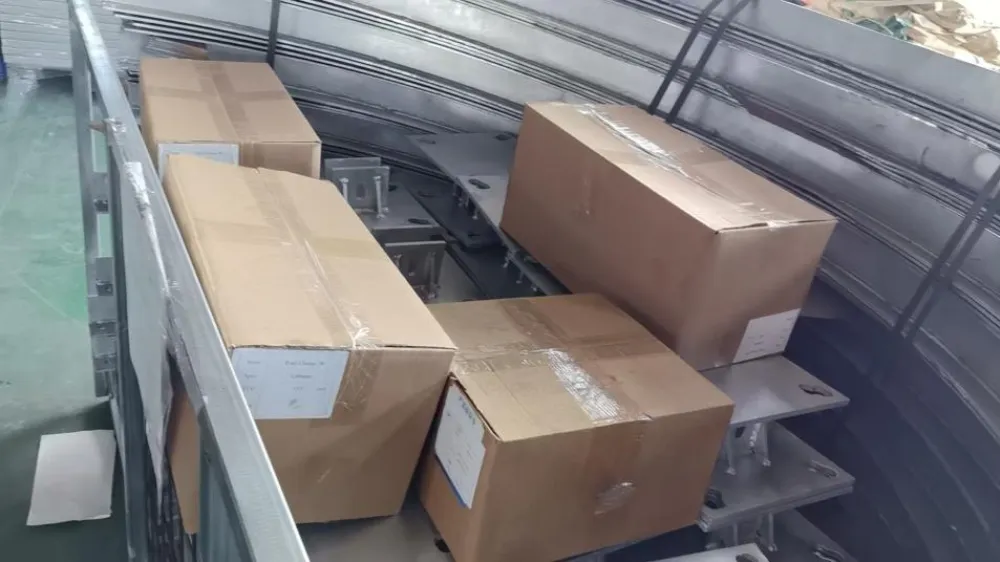

Ambalaj

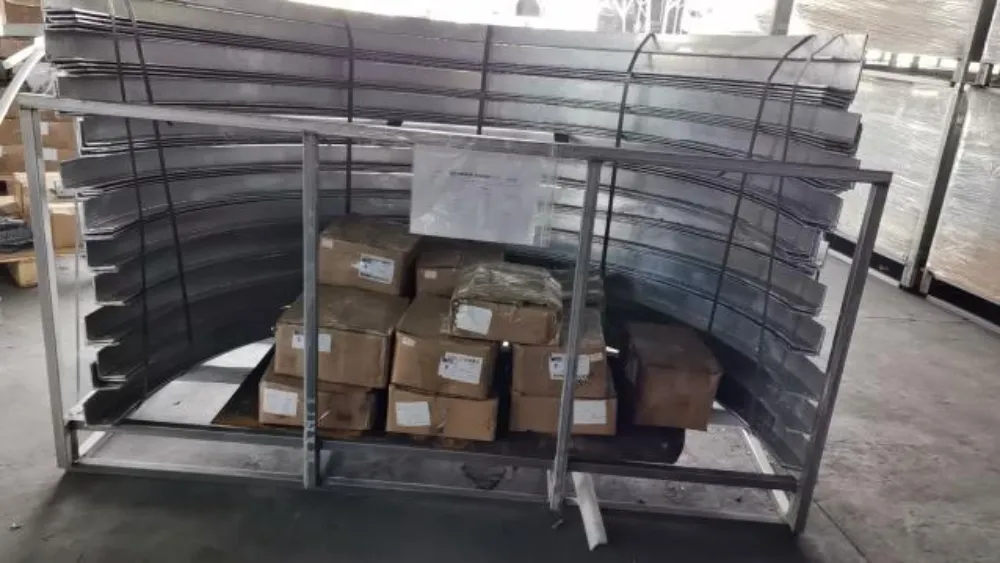

Tüm ürünlerimiz, kolay taşıma için montaj yapılarını deformasyona karşı koruyan çelik veya ahşap paletler ile gönderilmektedir. Küçük bileşenler kartonlara paketlenir.

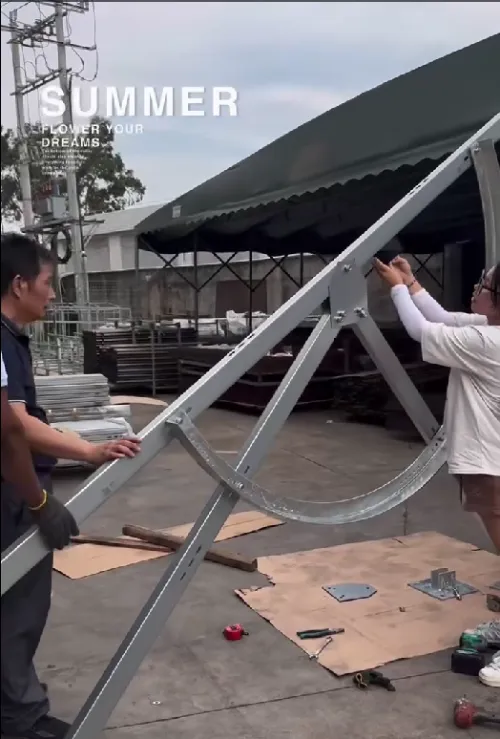

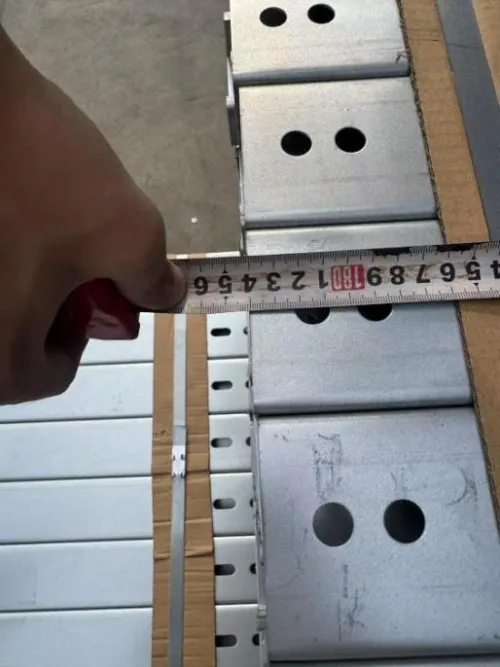

Fabrika ön montajı ve denetimi

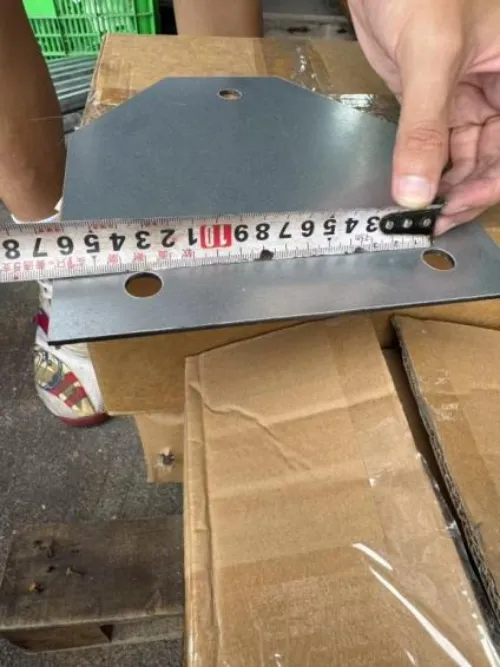

Tüm ürünler sevkıyattan önce montaj öncesi muayeneden geçer. Teslim edilen ürünlerin müşteri beklentilerini karşıladığından emin olmak için açı, boyut ve kalınlık gibi önemli verileri doğrularız.

SSS

S: Bu braket hangi eğim açısına ayarlanabilir?

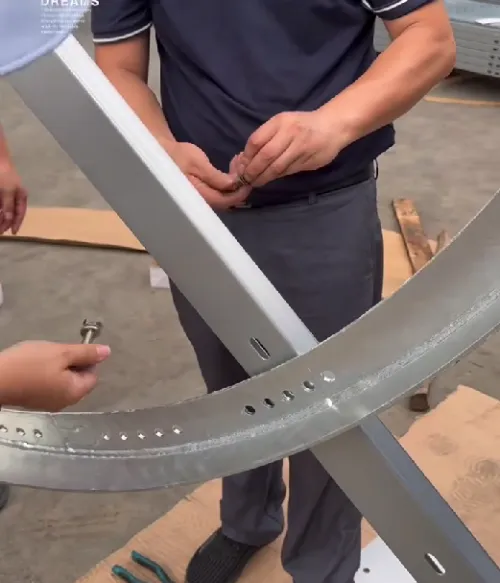

C: Standart ayarlanabilir eğim aralığı 10°-35°'dir. Proje enlemine bağlı olarak 40°'ye kadar özel maksimum açı mevcuttur. Açı, yarım daire şeklindeki yay şeklindeki oluklu delik aracılığıyla manuel olarak kilitlenir. Açı ayarından sonra cıvataları sıkın; ekstra aksesuar gerekmez.

S: Balastlı mı yoksa nüfuz tipi montaj mı?

C: Bu, alt beton karşı ağırlıklarla sabitlenen balastlı bir montaj sistemidir. Çatı delmeye gerek yoktur ve çatının su geçirmez katmanı zarar görmez. Yüksek rüzgar yüküne sahip projeler için delikli kurulum çözümü isteğe bağlıdır.

S: Rüzgar yükü ve kar yükü kapasiteleri nedir?

A: Standart tasarım rüzgar yükü: 60 m/s; kar yükü: 1,6 kN/m².

S: Hem düz çatılara hem de yere monte edilebilir mi?

C: Öncelikle beton düz çatılar için tasarlanmıştır. Sertleştirilmiş düz zeminlerde de kullanılabilir. Yumuşak toprağa doğrudan kurulum önerilmez; Zemin projeleri için beton temeller gereklidir.

S: Kıyıdaki tuz sisli alanlar için uygun mudur?

C: Standart alüminyum profiller normal nemli koşullara dayanıklıdır. Hizmet ömrünü uzatmak amacıyla kıyı şeridinden 5 km mesafe içindeki sahalar için tam bir SS304 cıvata kiti önerilir.

S: Kurulum ne kadar zor? Hangi araçlara ihtiyaç var?

C: Modüler önceden monte edilmiş tasarım. İngiliz anahtarları ve lokma anahtarlar gibi yalnızca temel el aletleri gereklidir. Detaylı kurulum çizimleri sağlanmaktadır. Özel ağır iş ekipmanına gerek yoktur.

S: Eğim açısı kurulumdan sonra ayarlanabilir mi?

C: Evet. Yay menteşesindeki kilitleme cıvatalarını gevşetin, hedef açınıza sıfırlayın ve ardından tüm cıvataları yeniden sıkın.

S: Garanti süresi nedir?

 C: Alüminyum yapısal parçalar için 12 yıl garanti. Uzatılmış garanti seçenekleri tartışılabilir.

S: Üretim teslim süresi nedir?

C: Normalde depozito alındıktan sonra 7:15 iş günü içerisinde, toplam sipariş miktarına bağlı olarak.
