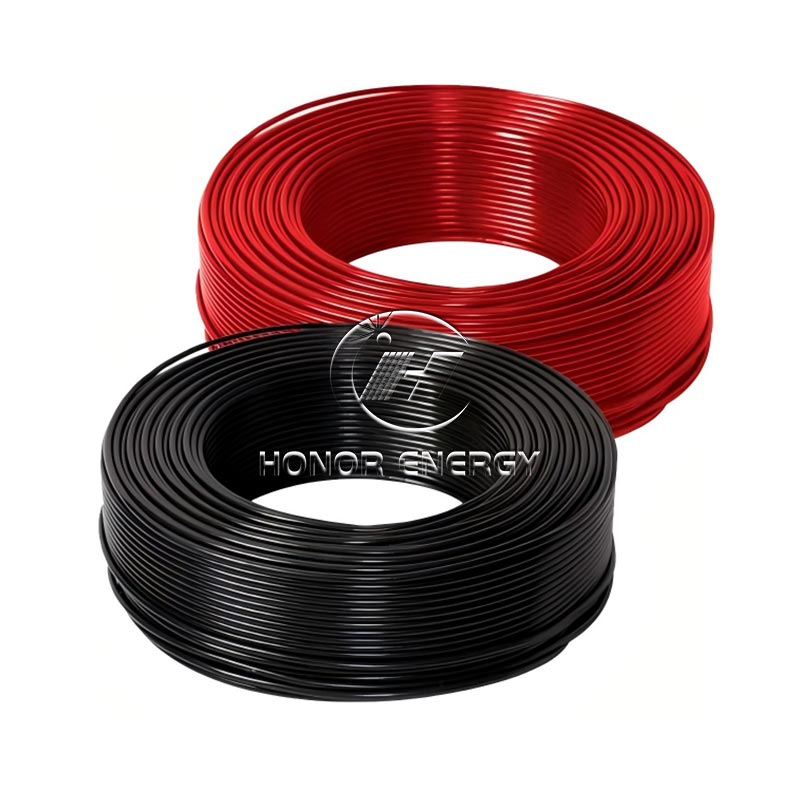

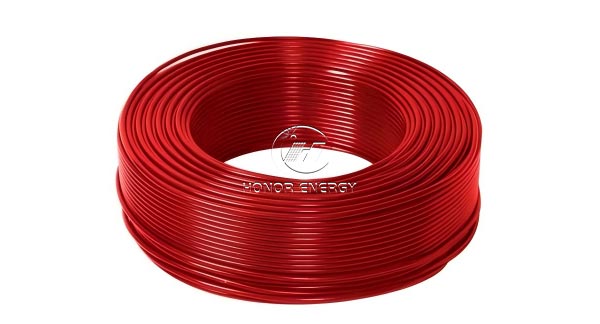

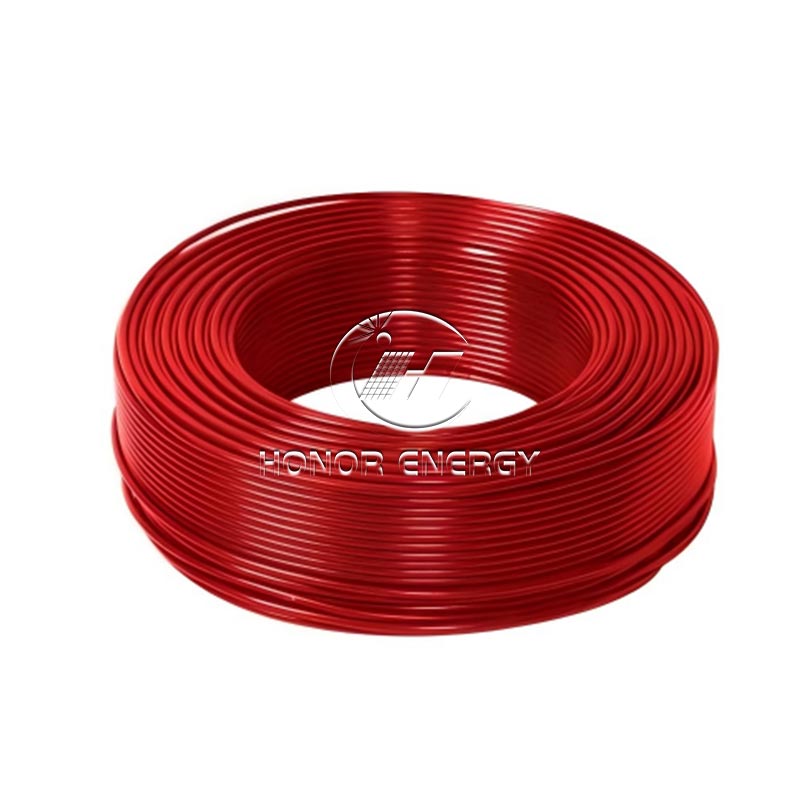

Güneş kablosu

İşlevsel olarak, güneş kabloları fotovoltaik sistemlerde güç iletiminin önemli görevini üstlenir. Fotovoltaik panel modülünün çıkış ucundan invertöre ve daha sonra birleştirici kutusu gibi ekipmanın bağlantısına kadar, güç üretim verimliliğinin kabloların performansından etkilenmemesini sağlamak için düşük kayıplı güç iletimi elde etmek gerekir.

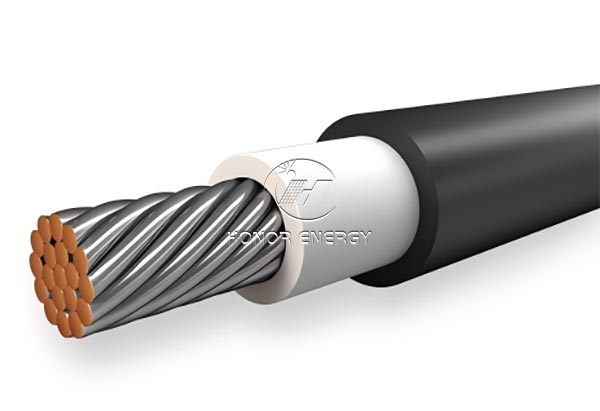

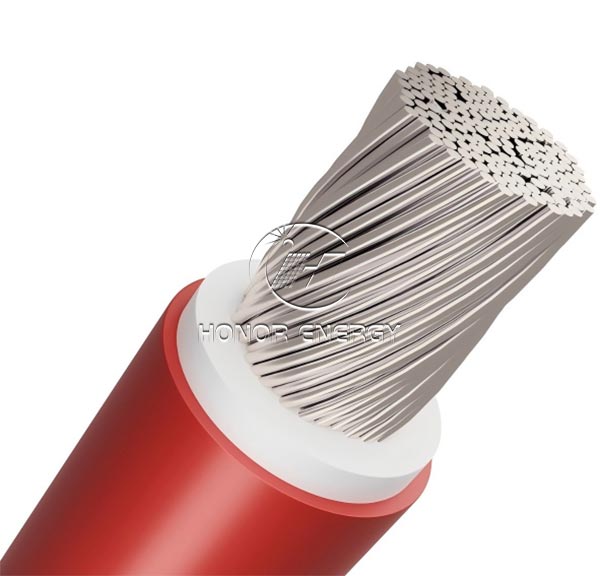

PV kablolarının çoklu koruyucu katmanları vardır. İç teller çoğunlukla yüksek saflıkta bakır veya kalaylı bakırdır ve elektrik taşımada gerçekten iyidir. Yalıtım ve dış örtü? Çapraz bağlı polietilen gibi kötü hava koşullarına dayanabilen sert malzemeler kullanırlar. Bu malzemeler doğrudan güneş ışığı, rüzgar ve yağmur alabilir, böylece kablolar uzun süre dayanır.

Performans açısından, aşırı ortamlarla uyumludur. 20 yılı aşkın bir ultraviyole karşı yaşlanma performansı ile -40 ℃ ila 90 ℃ sıcaklık aralığında stabil bir şekilde çalışabilir. Ozona dayanabilir ve asitleri ve alkalileri de işleyebilir. Bu, çöller gibi veya kıyıdaki her türlü yerde çalıştığı anlamına gelir.

Avantajlar güvenlik ve dayanıklılıkta yatmaktadır. Sıkı hava direnci testlerinden geçmiştir, düşük sıcaklıklarda kırılganlığa eğilimli değildir, yüksek sıcaklıklarda yalıtım kaybetmez ve mekanik şoka direnme yeteneğine sahiptir. Kurulumu kolaydır ve fotovoltaik sistemlerin uzun süreli kararlı çalışması için anahtar bir teldir.

avantaj

1. Havaya dayanıklı ve dayanıklı: 25 yıla kadar ultraviyole yaşlanmaya dirençli, açık havada çatlama veya sertleşen aşırı sıcaklık farklılıkları için uygun.
2. Düşük Atık, Yüksek Verimlilik: Yüksek saflıkta oksijensiz bakır iletkenler, iletim kaybını normal kablolara kıyasla% 5'in üzerinde düşürür.
3. Zarif ve Kurulumu Kolay: Düşük sıcaklıklarda iyi esneklik sağlar, mekanik şoka dayanıklıdır ve karmaşık senaryolara monte edilmesi daha uygundur.

4. Her türlü güneş paneli ve inverter ile iyi oynar. İster çölde ister kıyıda olsun, sabit koşmaya devam ediyor.

Kurulum kılavuzu

1. Doğru Kabloyu Değiştirin: Güneş enerjisi sisteminin ne kadar büyük olduğuna ve ne gerektirdiğine bağlı olarak, yeterli akımı taşıyabilen, hava durumu işleyebilen, UV ışığına direnebilecek bir kabloya ihtiyacınız var. Ayrıca, nominal voltajı sistemin çalışma voltaj ihtiyaçlarına uygun olmalıdır.

2. Güneş PV kabloları kurarken, kabloları olabildiğince kısa tutun. Onları çok sıcak, nemli veya hasar görmesi kolay yerlerden geçirmeyin. Kabloların yolları geçmemeli, sıkılmamalı veya bükülmemelidir. Onları bükmeniz gerektiğinde, eğri için yeterli alan bırakın. Plastik yalıtımlı kabloları alın, örneğin, onları bükdüğünüzde, eğrinin kablonun dış genişliğinden en az 10 kat daha büyük olması gerekir.

3. Kabloları Sight: Güneş kablolarını braketlere veya duvarlara tutmak için kelepçeler veya bağlantı elemanları kullanın. Kablo tepsilerinde düz yukarı ve aşağı çalıştırırken, güç kablolarının başlangıcını ve ucunu, artı virajların veya bağlantıların her iki tarafını da sabitlediğinizden emin olun.

4. Bağlantıların sıkı olduğundan emin olun: Terminal bloğunun boyutuna göre kabloyu ne kadar çıkaracağınızı öğrenin. Teli bloğa doğru itin, ardından sıkı sıkmak için pense kullanın - bu kontağı sağlam tutar. Bağlantının kuru kalması gerekiyorsa, su geçirmez bantla sarın veya kapatmak için su geçirmez bir eklem kullanın.

5. Yalıtım Testleri: Kurulum tamamlandıktan sonra, yalıtım performanslarının gereksinimleri karşıladığından emin olmak için fotovoltaik kablolar üzerinde yalıtım testleri yapılmalıdır.
