Solar Uç Kelepçesi

Sabit bileşenler: Kelepçe gövdesi ve cıvataların koordinasyonu sayesinde fotovoltaik modüllerin uçları, desteğin kılavuz raylarına sıkı bir şekilde kilitlenir, böylece modüllerin kendi ağırlığı ve harici yükler (rüzgar ve kar, rüzgar basıncı gibi) dengelenir.

Tamponlama koruması: Bazı uç kelepçelerin iç kısmında, bileşen çerçevesi ile metal kelepçe gövdesi arasındaki doğrudan sürtünmeyi azaltabilen, çerçevenin çizilmesini önleyebilen ve aynı zamanda sıcaklık değişimlerinden kaynaklanan termal genleşme ve büzülme stresini azaltabilen kauçuk veya silikon contalar bulunur.

Adaptasyon ve ayarlama: Güneş paneli uç kelepçelerinin farklı özellikleri, farklı kurulum gereksinimlerini karşılayan farklı kalınlıktaki (genellikle 20-50 mm) ve farklı çerçeve tiplerindeki (alüminyum alaşım, fiberglas takviyeli plastik gibi) fotovoltaik modüllere uyarlanabilir.

Uç ray kelepçesi, yere monteli fotovoltaik enerji santralleri, çatıya dağıtılmış fotovoltaik sistemler ve fotovoltaik perde duvarlar gibi senaryolarda yaygın olarak kullanılır. Bileşenlerin yanlarının sabitlenmesi gereken düz veya eğimli kurulum yapıları için özellikle uygundur. Fotovoltaik destek sistemlerinde vazgeçilmez bir yardımcı sabitleme bileşenidir.

Uç kelepçesi dört tipe ayrılmıştır:

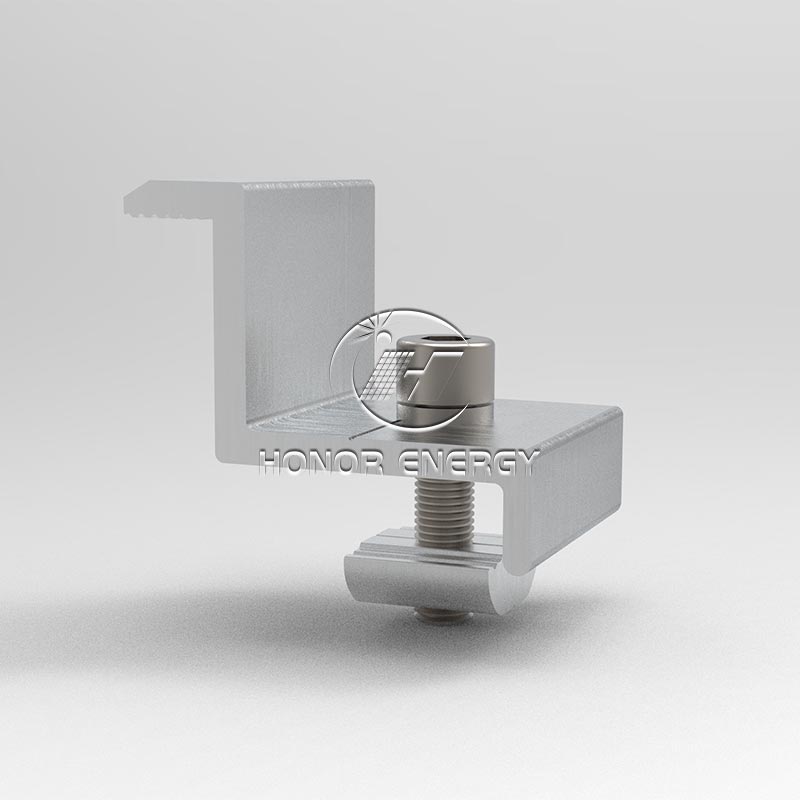

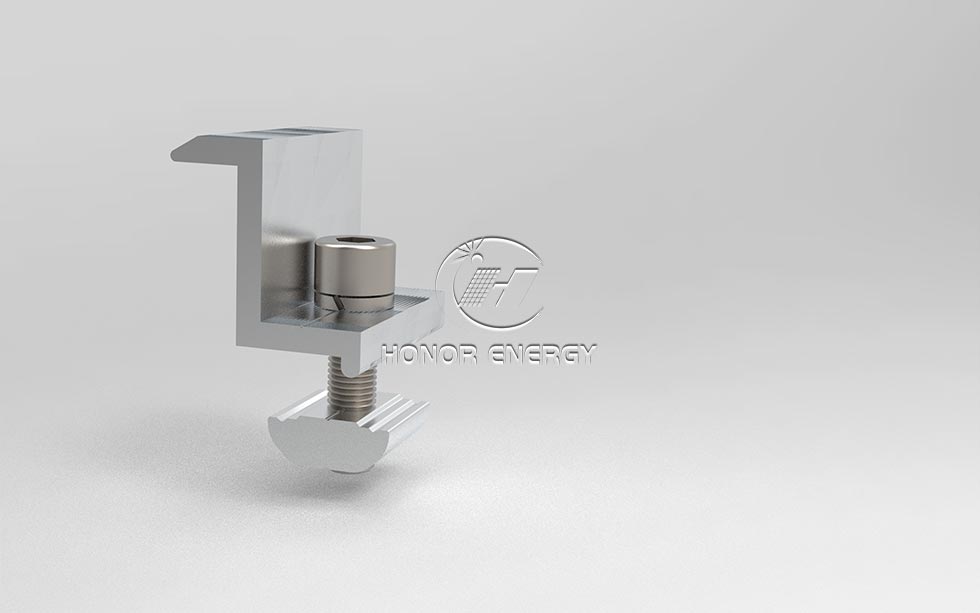

1. Sıradan uç kelepçesi: Cıvata ayarı, spesifikasyon farklılıklarına esnek bir şekilde yanıt vererek birden fazla kalınlıktaki bileşenlere uyarlanmıştır.

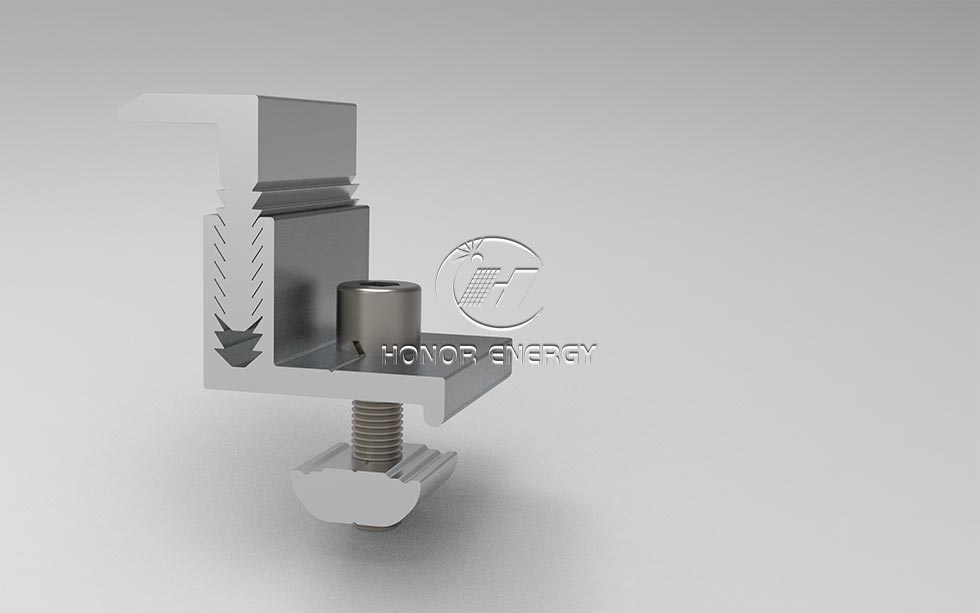

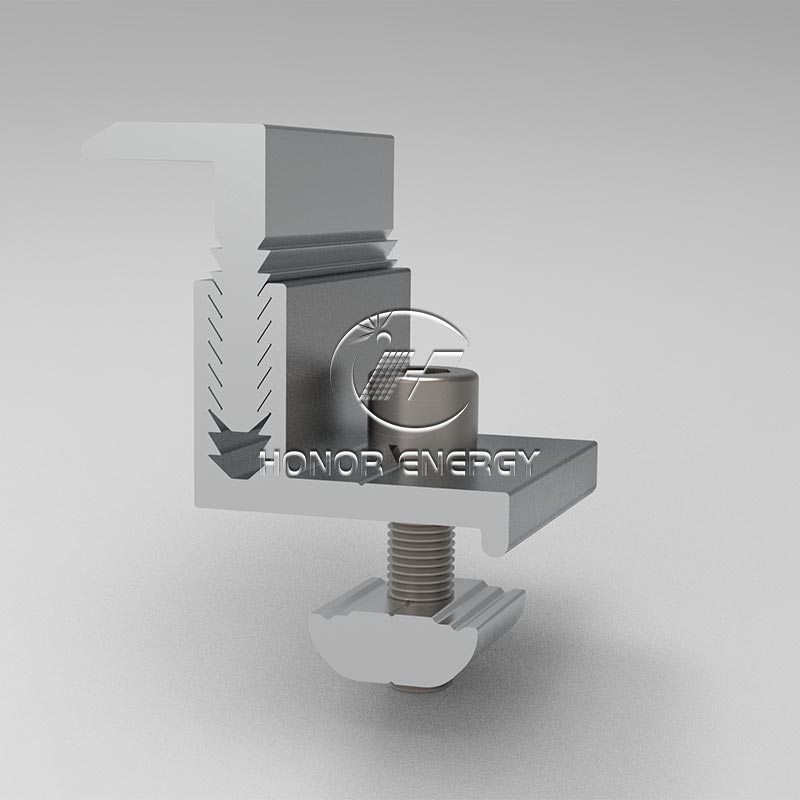

2. Ayarlanabilir uç kelepçesi: Cıvata ayarı, spesifikasyon farklılıklarına esnek bir şekilde yanıt vererek birden fazla kalınlıktaki bileşenlere uyarlanmıştır.

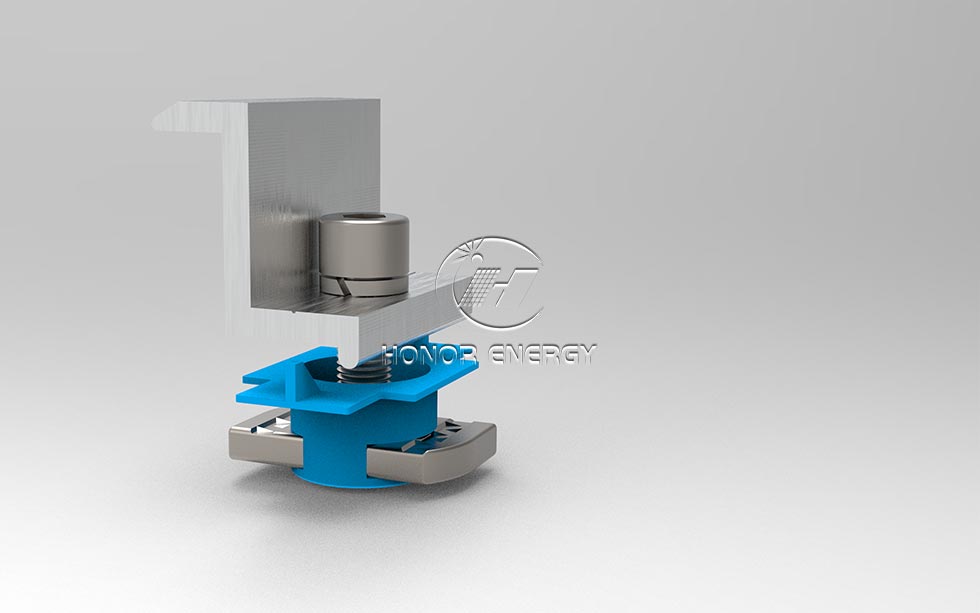

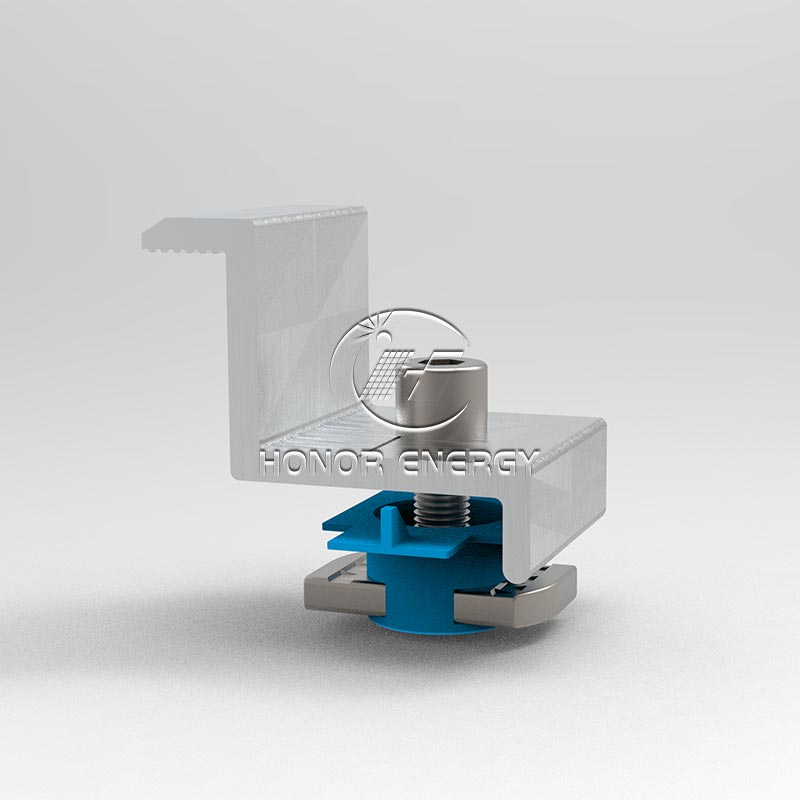

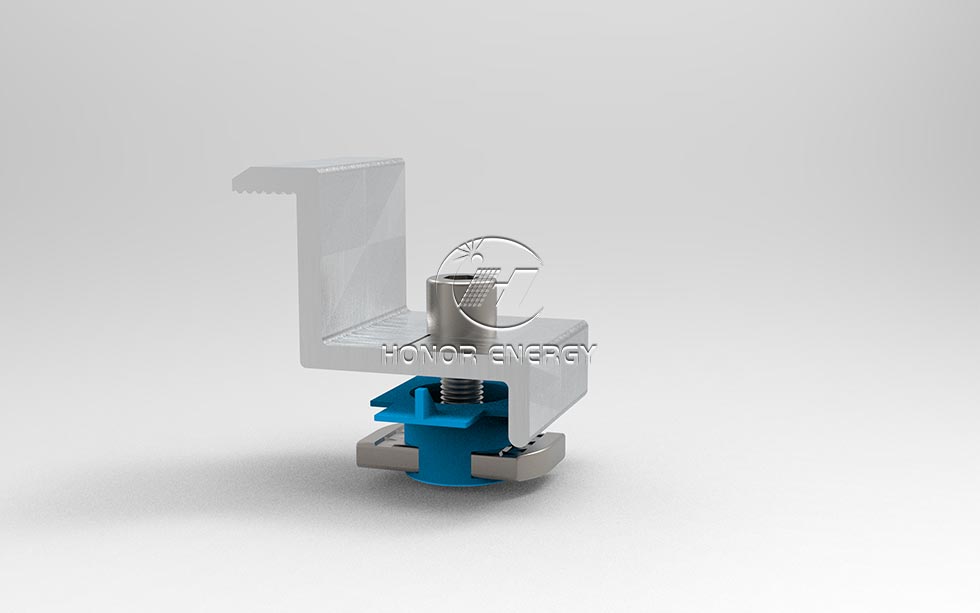

3.Plastik kanat ucu kelepçesi: Plastik flanşlar ve contalarla çizilmeye karşı dayanıklıdır, gerilimi azaltır ve çerçeveyi korur.
4. Hızlı uç kelepçesi: Geçmeli/yuva tasarımı, aletsiz hızlı kurulum sağlar ve büyük ölçekli inşaatı hızlandırır.

avantaj

1.Kapsanan modellerin tamamı: ayarlanabilir, standart, plastik kanatlı ve hızlı modellerin tümü mevcuttur, 20 ila 55 mm arasındaki bileşenlerle uyumludur, çizilmeye karşı dayanıklılık ve hızlı kurulum için tüm gereksinimleri karşılar.
2. Ayrıntıların bonus noktaları: Plastik kanat modeli, çift tamponlu koruyucu çerçeveye sahiptir, ayarlanabilir model hassas bir şekilde ince ayarlanmıştır, siyah model, mat bir manzara karışımına sahiptir ve hızlı kurulum geçmeli parçası, 100.000 döngüden sonra dayanıklılık açısından test edilmiştir.
3.Gönül rahatlığı garantisi: IEC sertifikası + 12 yıl garanti, düşük kayıp ve gönül rahatlığıyla toplu satın alma

Kurulum Talimatları

Kurulumdan önce

Modelin güneş enerjisi ucu kelepçesinin kalınlığına (20-55 mm) uygun olup olmadığını kontrol edin ve kurulum yüzeyindeki yağ lekelerini ve tozu temizleyin.

Kurulum prosedürü

Konumlandırma: Kelepçe gövdesini bileşenin yanı ile kılavuz ray arasında ortalayın ve kenarları hizalayın.
Ön sabitleme: Hafif kuvvet uygulamak ve bileşenleri dengelemek için cıvataları elle sıkın.
Sıkma: Gevşeklik olmadan sıkı bir uyum sağlamak için 8-12N · m'de sıkmak için bir tork anahtarı kullanın.

Özel Sürüm Notu

Plastik kanat ucu kelepçesi: Plastik flanş, bileşenin kenarıyla tamamen aynı hizada olmalıdır.
Hızlı uç kelepçesi: Kart yuvasına ittikten sonra, tokayı bir "klik" sesiyle kilitlenene kadar bastırın ve ardından herhangi bir kayma kalmayana kadar yavaşça itin.
