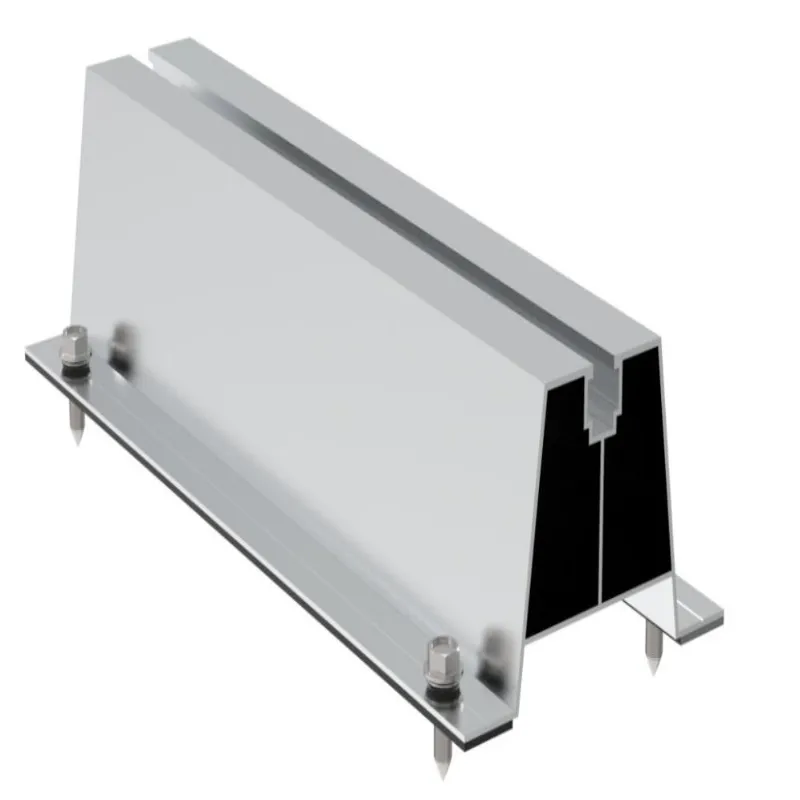

U70 Alüminyum Solar Montaj Rayı

Xiamen Honor Energy'nin Toptan Tedarik için U70 Alüminyum Solar Montaj Rayları. Kıyıdaki tuz spreyi ortamlarında, yağmurlu bölgelerde, yüksek sıcaklıktaki alanlarda ve donmaya eğilimli yerlerde güvenilir performans sunar. Ancak ilave koruyucu işlem uygulanmadığı sürece şiddetli kimyasal korozyona sahip alanlar için uygun değildir. U70 modelinin yanı sıra U30 ve U50 gibi alternatif çeşitleri de sunmaktayız. Ayrıca, gerçek dünyadaki saha koşullarınıza dayalı olarak profesyonel teknik öneriler sunabiliyoruz.

Ürün Özellikleri

Avantajları

Uygun maliyetli mini ray tasarımı, alüminyum tüketimini ve tavan yükünü azaltır.

Hızlı yerinde kurulum, büyük ticari çatı projeleri için işçilik maliyetlerinden tasarruf sağlar.

Su geçirmez EPDM contalarla trapez/oluklu metal çatılara mükemmel uyum sağlar.

Yüksek mukavemetli 6005 T5 alüminyum alaşımı, iyi rüzgar ve kar yükü performansı.

Çoğu PV kelepçesi ve güneş modülüyle uyumlu evrensel T yuvası.

Kısa boy profil, paketleme ve taşımaya uygun, daha az deformasyon riski.

U70 Alüminyum Solar Montaj Rayının Takılması

Adım 1: Aşıkları metal çatının altına yerleştirin ve delme konumlarını işaretleyin. Vidalar sadece çatı kaplamasına değil aşıklara da sabitlenmelidir.

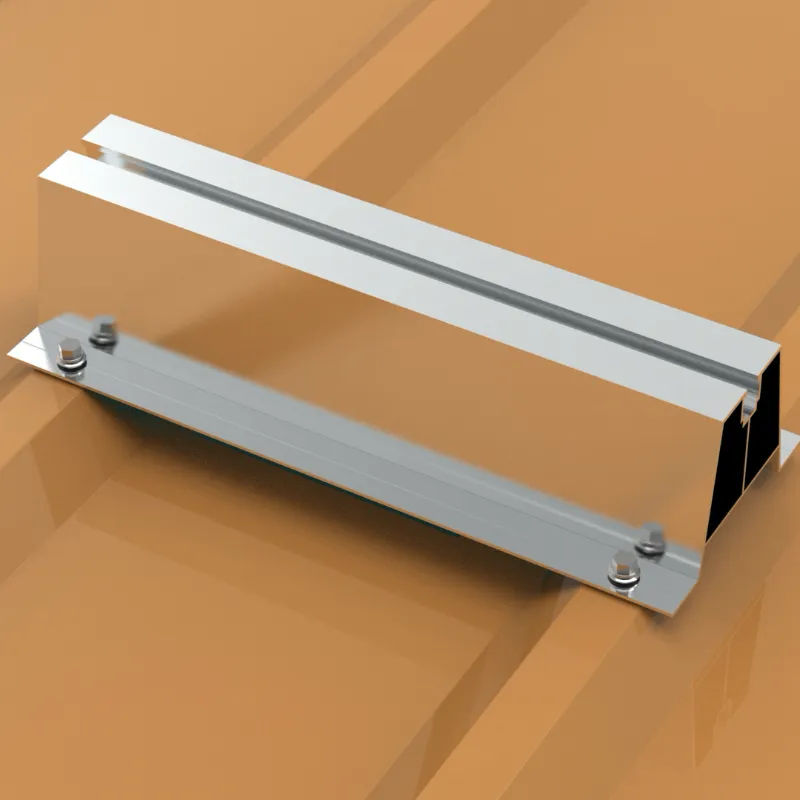

Adım 2: U70 rayını işaretli konuma yerleştirin. Çatı aşıkını EPDM su geçirmez contalarla birlikte matkap uçlu vidalarla sabitleyin. Gerekli torka kadar sıkın.

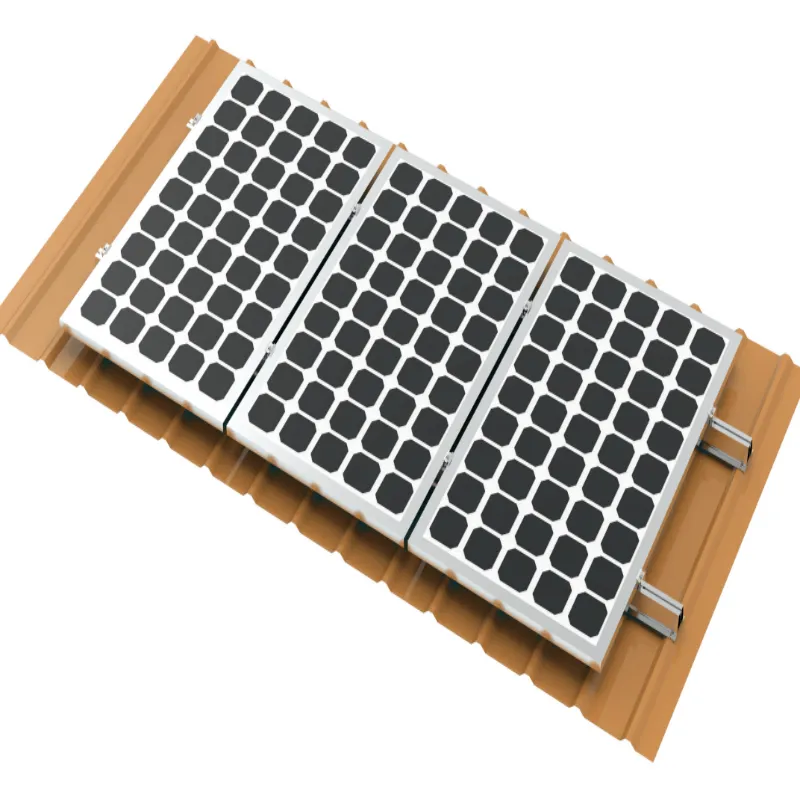

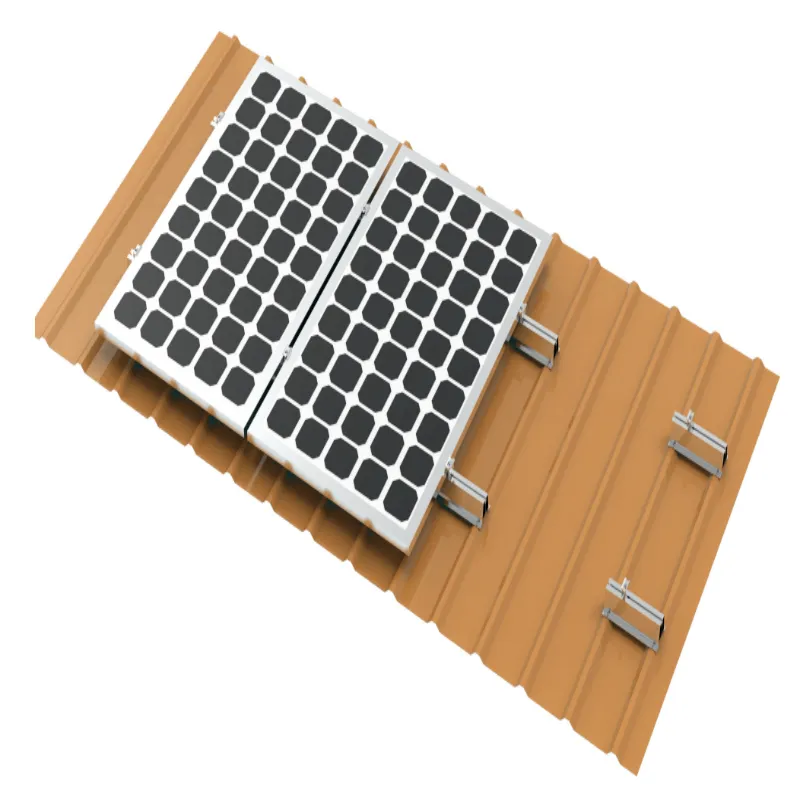

Adım 3: Birden fazla U70 rayını solar modül boyutuna göre düzenleyin. Her modül köşesinin rayla desteklendiğinden emin olun. PV modüllerini U70 raylarının üstüne yerleştirin.

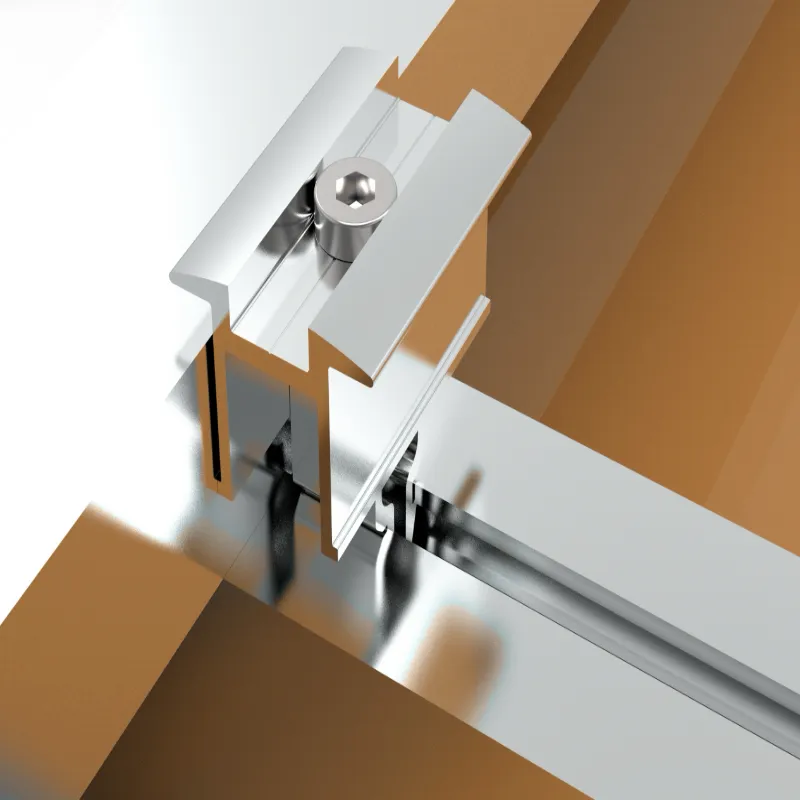

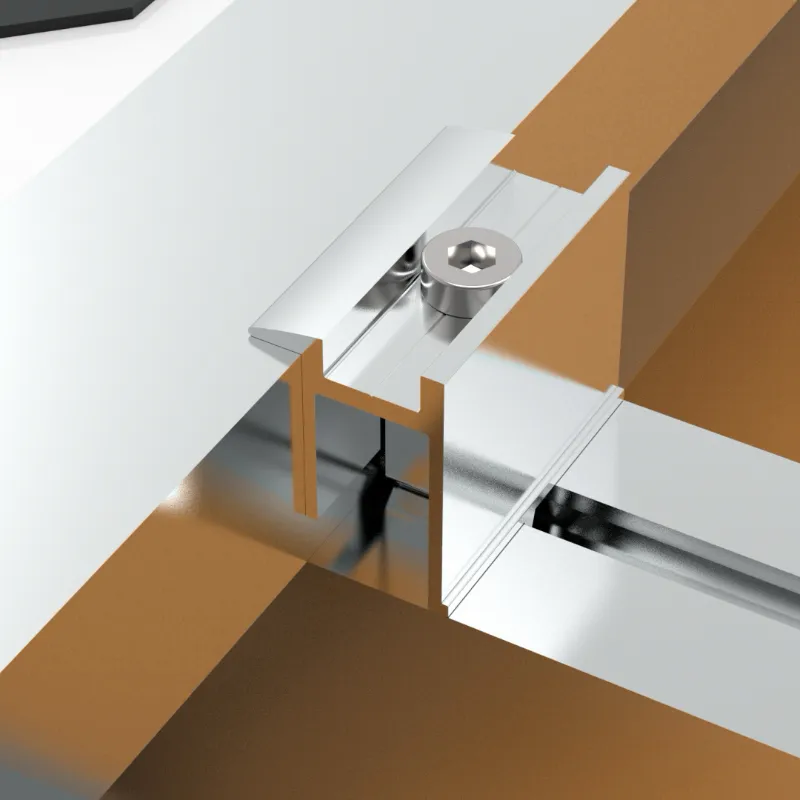

Adım 4: Hızlı kurulumlu uç kelepçeleri ve orta kelepçeleri takın ve modül çerçevelerini sıkı bir şekilde tutmak için belirtilen torka kadar sıkın.

Adım 5: Tüm vida torkunu ve conta bütünlüğünü bir kez daha kontrol edin; kurulum tamamlandı.

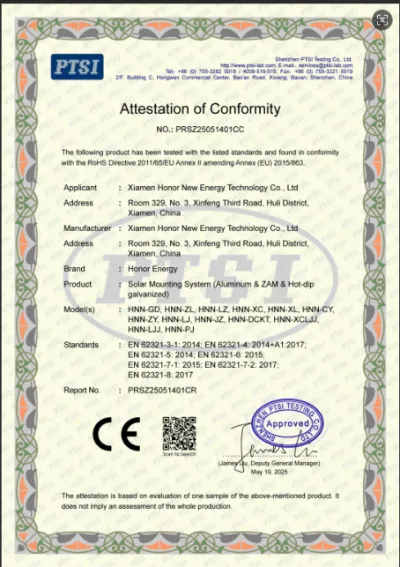

Sertifikasyon

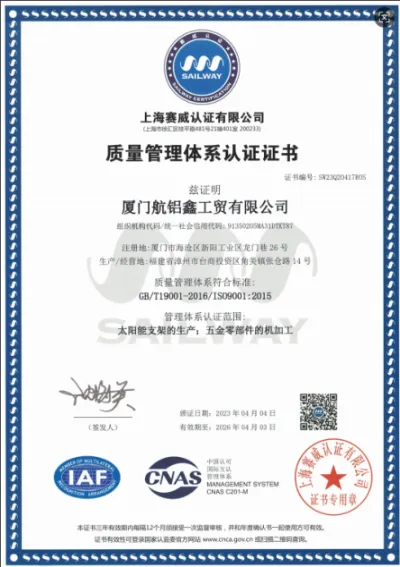

U70 Alüminyum Güneş Paneli Rayımız kalite yönetimi altında üretilmiş ve ISO9001 standardına göre sertifikalandırılmıştır.

Gemi çıktı.

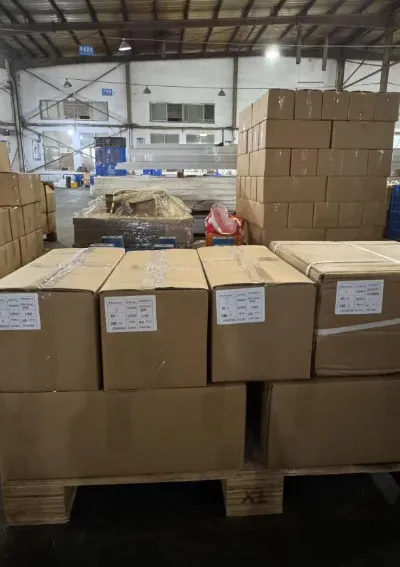

U tipi mini rayların kısa olması nedeniyle, malların düzenli kalması ve taşıma sırasında deformasyonun önlenmesi için kartonlara paketlenir ve ahşap paletler üzerine sabitlenir.

SSS

S1: Bu U şeklindeki mini ray ne tür bir çatı için uygundur?

C: Esas olarak trapez ve oluklu metal çatılar için tasarlanmıştır. Vidalar çatı aşıklarına sabitlenmelidir. Aşıksız ince levhalar veya beton düz çatılar için uygun değildir.

S2: Ray hangi malzeme ve yüzey kaplamasını benimsiyor?

A: Uzun süreli dış mekan kullanımı için iyi korozyon direncine sahip, anodize yüzey işlemine sahip 6005 T5 alüminyum alaşımı.

S3: Garanti süresi nedir?

C: Raylar için 10 yıl malzeme garantisi. Kurulumdan kaynaklanan hasarlar ve insan yapımı hasarlar hariçtir.

S4: Kurulum sırasında kaynak yapılması gerekiyor mu?

C: Kesinlikle kaynak yapılmasına gerek yoktur. Rayları matkap uçlu vidalarla sabitleyin ve PV modüllerini T cıvatalar ve kelepçelerle sabitleyin. Tüm bağlantılar cıvatalıdır.

S5: Uzatma için rayların birbirine eklenmesi gerekiyor mu?

C: Ekleme konnektörleri gerekli değildir. Kısa kesitli mini raylar olarak güneş modüllerinin her köşesinin altına doğrudan yerleştirilecektir.

S6: Paketleme yöntemi nedir? C: Raylar kartonlarla paketlenir ve taşıma sırasında düzgün tutmak ve deformasyonu önlemek için ahşap paletlere sabitlenir.

S7: Hangi solar PV modülleri uyumludur?

C: İlgili orta kelepçeler ve uç kelepçelerle eşleşen, 30-45 mm çerçeve yüksekliğine sahip ana akım PV modüllerinin çoğuyla uyumludur.

S8: Rüzgar yükü performansı güvenilir mi?

C: Rüzgar yükü performansı aşık düzenine ve vida konumlarına bağlıdır. Vidalar yalnızca çatı levhalarına değil, çelik aşıklara sabitlenmelidir. Yerel rüzgar yükü gereksinimlerini karşılamak için tasarlanmış aralıklara uygun olarak inşa edin.

S9: Rayları müşterinin belirlediği uzunluklarda kesebilir misiniz?

C: ±2 mm uzunluk toleransıyla özel kesim hizmeti mevcuttur. Lütfen bize gerekli ölçülerinizi bildirin.
