Orta Kelepçeler ve Uç Kelepçeler

Dürüst olalım; insanlar PV montaj sistemleri hakkında konuştuğunda tüm dikkatler raylara, direklere ve temellere yönelir. Ama aslında güneş panellerini yerinde tutan parçalar kelepçelerdir.orta kelepçeler ve uç clamper. Xiamen Honor Energy olarak bir şeyi bilecek kadar uzun süredir bu işin içindeyiz: Kelepçeleriniz arızalanırsa tüm dizinizin başı dertte demektir.

Orta kelepçeler ve uç kelepçeler tam olarak nedir ve neden ikisine de ihtiyacınız var?

Dürüst olmak gerekirse ikisi de aynı temel işi yapıyor: Güneş panellerini rayların üzerinde tutmak. Ama oturdukları yer çok önemli. Orta kelepçeler iki panel arasına girer.

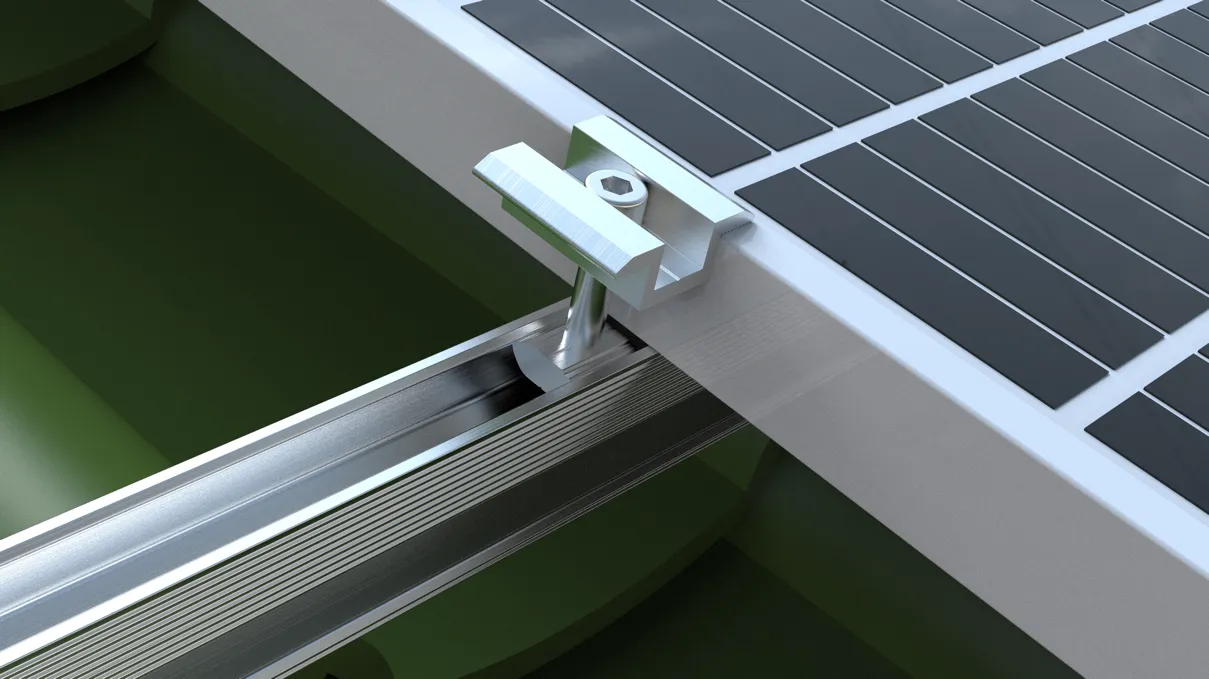

Bunu gözünüzde canlandırın; solda ve sağda bir panel var ve ortadaki kelepçe tam boşluğa oturup her ikisinin kenarını aynı anda tutuyor. Aralığı eşit tutar, panellerin hizadan çıkmasını engeller ve her şeyi alttaki raya sıkı bir şekilde kilitler. Her panelin her iki tarafta birer tane olmak üzere bunlardan iki tanesine ihtiyacı vardır. Uç kelepçeleri kitap destekleridir. Her sıranın en başına ve en sonuna giderler, yalnızca ilk ve son panelin dış kenarını tutarlar. Görevleri rüzgar çarptığında tüm sıranın yana doğru kaymasını önlemektir. Onlar olmasaydı, bu panel sırası zamanla yavaş yavaş gevşerdi. Yani basit bir ifadeyle: orta kelepçeler bağlanır ve uç kelepçeler kapağı. Her ikisini de kullanın, aksi takdirde diziniz uzun süre bir arada kalmaz. Her panel sırasının dış kenarlarına uç kelepçeler (yan kelepçeler veya kenar kelepçeler olarak da adlandırılır) takılır. Her uç kelepçesi yalnızca bir modülün dış kenarını tutar ve güçlü rüzgarlar veya titreşim altında tüm sıranın yanlara doğru kaymasını önlemek için bir "başlık" görevi görür. Uç kelepçeler, orta kelepçelere göre daha dikkatli bir tasarım gerektirir çünkü yalnızca bir paneli tutarlar; yük altında, uygun şekilde tasarlanmamışsa dönme veya çerçeveden kayma eğilimi gösterirler. Basit bir ifadeyle: orta kelepçeler paneller arasındaki bağlantıları tutar ve uç kelepçeler kenarları tutar. Bir dizi ayrı paneli tek, sağlam bir yapıya dönüştürmek için her ikisine de ihtiyacınız var.

Özellikler

Piyasadaki Çoğu Panelle Uyumlu Orta kelepçelerimiz ve uç kelepçelerimiz maksimum uyumluluk için tasarlanmıştır. Mainstream PV modülleri 30 mm'den 50 mm'ye kadar değişen çerçeve kalınlıklarına sahiptir ve ürünlerimiz neredeyse bunların tamamını kapsamaktadır. Standart orta kelepçe boyutları (modül kalınlığı): 30 mm / 33 mm / 35 mm / 38 mm / 40 mm / 45 mm / 50 mm Standart uç kelepçe boyutları (modül çerçeve yüksekliği): 35 mm / 40 mm / 45 mm / 50 mm Kelepçe uzunluğu: Standart 40 mm, 50 mm, 60 mm – talep üzerine özel uzunluklar mevcuttur. Panel aralığı (orta kelepçe): 20 mm, 26 mm, 28 mm, vb.. Ayrıca tek bir modelde 30/34/38/42 mm veya 35/40/45/50 mm'yi kapsayan ayarlanabilir orta kelepçeler ve ayarlanabilir uç kelepçeleri de sunuyoruz. Deponuzda daha az SKU, iş sahasında daha az baş ağrısı.

Malzemeler ve Kaplama

Alüminyum Gövde, Paslanmaz Çelik Donanım Kelepçeleri açık havada durur ve yıllar boyunca güneşe, yağmura ve sıcaklık değişimlerine maruz kalır. Malzeme doğru değilse üç ila beş yıl içinde paslanırlar. Orta kelepçelerimiz ve uç kelepçelerimiz, PV montaj endüstrisinde en kanıtlanmış ve yaygın olarak kullanılan alüminyum kalitesi olan 6063-T5 alüminyum alaşımından yapılmıştır. Dış ortamlarda 20-25 yıl hizmet ömrü ile yüksek çekme mukavemeti, düşük ağırlık ve mükemmel korozyon direnci sunar. Yüzey işlemi anodize edilmiştir - doğal gümüş veya şeffaf kaplama, 8-10 mikron oksit film kalınlığı ile. Bu ince film korozyon direncini önemli ölçüde artırır. Özel gereksinimler için siyah eloksallı veya elektroforetik kaplama da mevcuttur. Donanım 304 veya 316 paslanmaz çeliktir; alüminyum parçalar hala iyi durumdayken paslanmayan cıvatalar ve somunlar. Kaymayı önleyici pedler, kelepçe ile modül çerçevesi arasına yerleştirilen EPDM kauçuktan (etilen propilen dien monomer) yapılmıştır. Bu pedler iki amaca hizmet eder: Rüzgar yükleri altında panelin hareketini önlemek için sürtünmeyi arttırırlar ve alüminyum çerçevenin çizilmesini veya deforme olmasını önlemek için sıkıştırma kuvvetini tamponlarlar. EPDM kauçuk, UV ışınlarına ve yaşlanmaya karşı dayanıklı olup -40°C'den 80°C'ye kadar güvenilir performans gösterir.

Ne Çeşitleri Sunuyoruz?

Orta kelepçelerin ve uç kelepçelerin oldukça basit olduğunu düşünebilirsiniz ve çoğunlukla öyledir. Ancak yıllar geçtikçe tek bedenin kesinlikle herkese uymadığını öğrendik. Farklı projeler, farklı paneller, farklı saha koşulları; hepsi biraz farklı şeyler istiyor. İşte stoklarımızda bulundurduklarımız: Standart orta kelepçeler – bunlar sizin iş gücünüzdür. Mevcut projelerin %90'ında gördüğünüz türden geleneksel çerçeveli kristal silikon panellere uyuyorlar. 30 mm'den 50 mm'ye kadar modül kalınlıklarıyla uyumludur. Süslü bir şey yok, sadece sağlam ve güvenilir. Standart uç kelepçeleri – aynı fikir ancak dış kenarlar için. Aynı kalınlık aralığı, aynı basit kurulum. Yapmaları gerekeni tam olarak yapıyorlar ve bunu da iyi yapıyorlar.

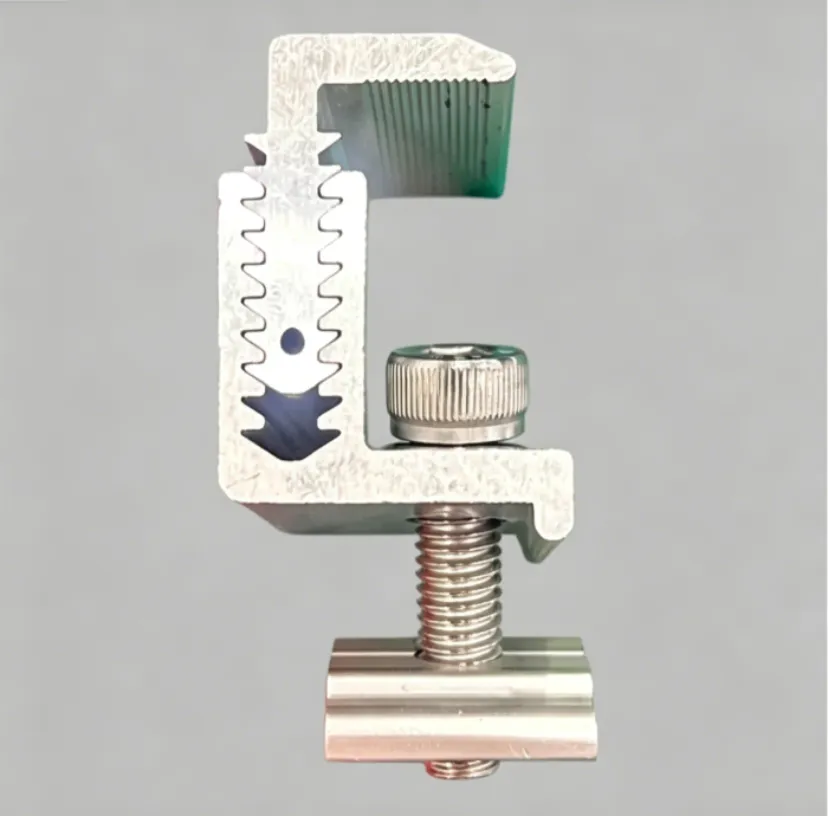

Ayarlanabilir orta kelepçeler

İşlerin akıllıca gittiği yer burası. Tek bir kelepçe, tek bir modelde 30/34/38/42 mm veya 35/40/45/50 mm olmak üzere birden fazla kalınlığı kapsar. Artık hangi kalınlığa ihtiyacınız olduğunu tahmin etmenize gerek yok, artık dört farklı iş için dört farklı parçayı stoklamanıza gerek yok. Bir kutu alın ve çoğu senaryoyu karşılayın. Ayarlanabilir uç kelepçeleri — aynı ayarlanabilir konsept, ancak kenar konumları için. Sıralarınızın uçlarında da aynı esnekliği sağlar. İnce film orta ve uç kelepçeleri; bunlar biraz uzmanlık gerektiren işlerdir. İnce film modülleri standart kristal panellerden çok daha incedir; 5 ila 7,7 mm'den bahsediyoruz. Sıradan kelepçeler onları düzgün bir şekilde tutmayacaktır. Bu nedenle, ince film panellerini kenarlara zarar vermeden güvenli bir şekilde tutmak için özel olarak tasarlanmış, daha dar çene profiline sahip özel paneller üretiyoruz. Kadromuz budur. Bu standart tekliflerin dışında bir şeye ihtiyacınız varsa (standart dışı kalınlık, belirli bir uzunluk, belirli bir yüzey), özel çalışmalar da yapabiliriz.

Kurulum

Basit, Hızlı, Delmeye Gerek Yok Kelepçe kurulumu basittir; panellerin kendisini delmeye gerek yoktur. Standart prosedür: rayları (U-kanal, C-kanal veya alüminyum raylar) destek yapısına monte edin, PV panelleri üstüne yerleştirin, orta kelepçeleri bitişik paneller arasına ve uç kelepçeleri dış kenarlara yerleştirin, ardından cıvataları sıkın. Her modül iki orta kelepçe gerektirir ve her sıra iki uç kelepçe gerektirir. Önerilen sıkma torku, modül kalınlığına ve saha koşullarına bağlı olarak 8-15 N·m'dir. Çok gevşek olursa paneller rüzgarda hareket edecektir; çok sıkı yaparsanız modül çerçevesine zarar verme riskiyle karşı karşıya kalırsınız. Her gönderide ayrıntılı tork önerileri bulunur.

Uygulamalar

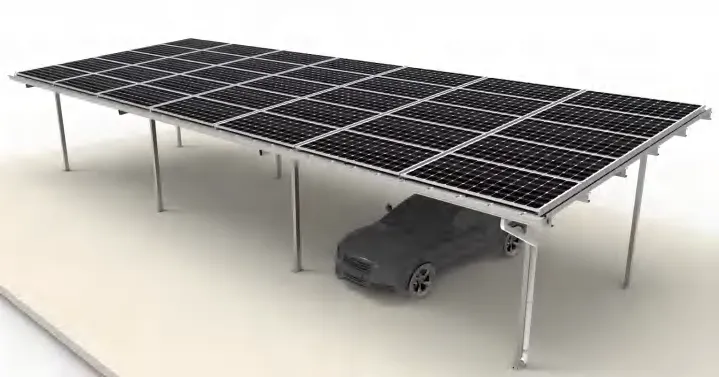

Çatı üstlerinden zemin montajlarına, otoparklardan BIPV orta kelepçelere ve uç kelepçelere kadar hemen hemen her tür PV kurulumunda kullanılır. Dağıtılmış çatı üstü PV: Oluklu çelik çatılar, düz beton çatılar, kiremitli eğimli çatılar; panelleri raylara sabitler. Yere monteli güneş enerjisi çiftlikleri: Orta ve uç kelepçelerle panel panele bağlanan on binlerce panel. Peki ya garajlar? Aynı hikaye; paneller garaj yapısının üzerinde yer alıyor ve kelepçeler tam olarak her zaman yaptıklarını yapıyor: her şeyi sıkı bir şekilde tutuyorlar.

BIPV biraz farklıdır çünkü paneller aslında binanın bir parçasıdır. Ama tahmin et ne oldu? Hala kelepçelere ihtiyacınız var. İsteğe bağlı değiller.

Ve dürüst olmak gerekirse, tek camlı veya çift camlı modüller, düz veya eğimli kullanmanız pek de önemli değil; orta kelepçeler ve uç kelepçeler tüm dizinin parçalanmasını önleyen yapıştırıcılardır. Onlar olmadan, bir yığın gevşek panelden başka bir şeyiniz olmaz.

Neden Ürünlerimizi Seçmelisiniz?

Bunu abartmayacağız; Xiamen Honor Energy yıllardır PV montaj işindedir. Güneş enerjisi kurulumunda işlerin nerede ters gittiğini tam olarak biliyoruz. Kelepçeler küçük olabilir ancak insanların beklediğinden daha sık başarısız olurlar. Gevşek vidalar, eskimiş kauçuk, aşınmış anodize kaplama; bu ayrıntılardan herhangi biri tüm dizinin güvenliğini tehlikeye atabilir. Bu nedenle malzemelerde işin kolayına kaçmıyoruz: 6063-T5 alüminyum, 304 paslanmaz çelik ve EPDM kauçuk; tümü kanıtlanmış, endüstri standardı çözümler. Uygun eloksal, 20 yıl boyunca sorunsuz bir şekilde dış mekan hizmeti anlamına gelir. Spesifikasyonlarımız piyasadaki panellerin büyük çoğunluğunu kapsamaktadır - 30 mm ila 50 mm kalınlık, temel olarak tamamı kaplıdır. Özel boyutlara ihtiyacınız varsa bunu da yapabiliriz. Kelepçeler küçüktür. Ama onları küçümsemeyin. Sizi yarı yolda bırakmayacak güvenilir kelepçelere ihtiyacınız varsa bizimle iletişime geçin.
