PV Çatı Kliploksları: Profili Eşleştirin, Doğru Montajı Yapın

Honor Enerjikonusunda uzmanlaşmış profesyonel bir tedarikçiPV montaj sistemi aksesuarları. Tavan klipllerinden uygun raylara kadar geniş bir yelpazede tek duraklı çözümler sunuyoruz. Kliplokslarımız açılı tip, dik dikişli, trapez ve en yeni entegre tasarımları kapsar; piyasadaki hemen hemen tüm ana akım profilli çelik saclarla uyumludur ve standart dışı özelleştirme de mevcuttur. Ray tarafında, farklı yük ve açıklık gereksinimlerini karşılamak için çeşitli özelliklerde yüksek mukavemetli alüminyum raylar ve paslanmaz çelik konektörler stoklarımızda mevcuttur. İster bir EPC firması, ister kurulumcu, ister faturaları ödeyen kişi olun, Xiamen Honor Energy sağlam ürünlerle ve hızlı, sorunsuz destekle yanınızdadır.

Şimdi çatı kliploklarına gelince: Ana işleri oldukça basittir; çelik çatının yükseltilmiş çıkıntılarına tutunurlar ve tüm PV rayını ve panel sistemini tutarlar. Hadi biraz parçalayalım.
Öncelikle panelleri sağlam bir şekilde yerinde tutuyorlar. Bütün mesele bu; modüllerinizin yağmura, rüzgara veya her türlü hava koşuluna karşı dayanıklı kalmasını sağlamak.
İkincisi - ve bu, açılı tip ve dik kenetli çatılar için büyük bir sorundur - bu kliplokslar tek bir matkap deliğine ihtiyaç duymaz. Delik olmaması sızıntı olmadığı anlamına gelir. Çatının orijinal su yalıtımını sağlam tutarsınız; fabrika veya depo çatılarıyla uğraşırken tam olarak istediğiniz şey budur. Bu, onları büyük endüstriyel veya depo çatıları için çok uygun kılar.

Rüzgar direncinin iyileştirilmesi - Bazı kliplokslar, fırtınalarda güçlü yükselme kuvvetlerine karşı ekstra tutma gücü sağlayan, kaldırma önleyici tipler olarak özel olarak tasarlanmıştır.

Farklı nervür profillerine uyum sağlar - kliplokslar, çelik sac nervürlerin tam şekline ve boyutuna uyacak şekilde özel olarak üretilebilir ve böylece sıkı bir uyum sağlanır.
Kliploks bunların ötesinde tayfun geçirmez sistemlerde, kar kaymasını önleyici cihazlarda ve hatta çatılara dekoratif alüminyum panellerin sabitlenmesinde de kullanılır.

Çatı klipllerinin Temel Özellikleri

Su geçirmezlikten taviz yok – Bu en büyük satış noktasıdır. Hiçbir delik açılmadığından orijinal su geçirmez membran sağlam kalır. Özellikle dik dikişli klipller kilitli kenarlara doğrudan tutunur ve sızıntı riskini neredeyse tamamen ortadan kaldırır.



Hızlı kurulum – Birçok bileşen fabrikada önceden monte edilebilir; şantiyede bunları yerine klipsleyip cıvataları sıkmanız yeterlidir. Bu hem zamandan hem de işçilikten tasarruf sağlar.
Hafif ve korozyona dayanıklı – Çoğu kliplok, anodize yüzey kaplamalı alüminyum alaşımlardan (ör. 6063-T5 veya 6005-T5) yapılır. Çatıya çok az ekstra yük katıyorlar ve 1000 saat veya daha uzun süren tuz püskürtme testlerinden geçiyorlar.



Ancak dezavantajları da var: Delici olmasalar da kliploklar çatıya kalıcı olarak bağlanmazlar. Uzun süreli rüzgar, kar veya sismik yükler altında yavaş yavaş gevşeyebilir, hatta ayrılabilirler. Bu nedenle düzenli denetimler önemlidir.
Yük kapasitesi önceden kontrol edilmelidir - Profilli çelik çatılar sınırlı yük taşıma kapasitesine sahiptir. PV sisteminin ek ağırlığı orijinal tasarım yükünü aşmamalıdır. Endüstri uygulaması yeni yükler için kabaca 0,15 kN/m² önermektedir; gerçekte panellerin ve montaj sisteminin toplam ağırlığı genellikle metrekare başına 20 ila 35 kg arasında değişir. Daima orijinal yapısal çizimleri edinin ve kurulumdan önce yük doğrulaması yapın.

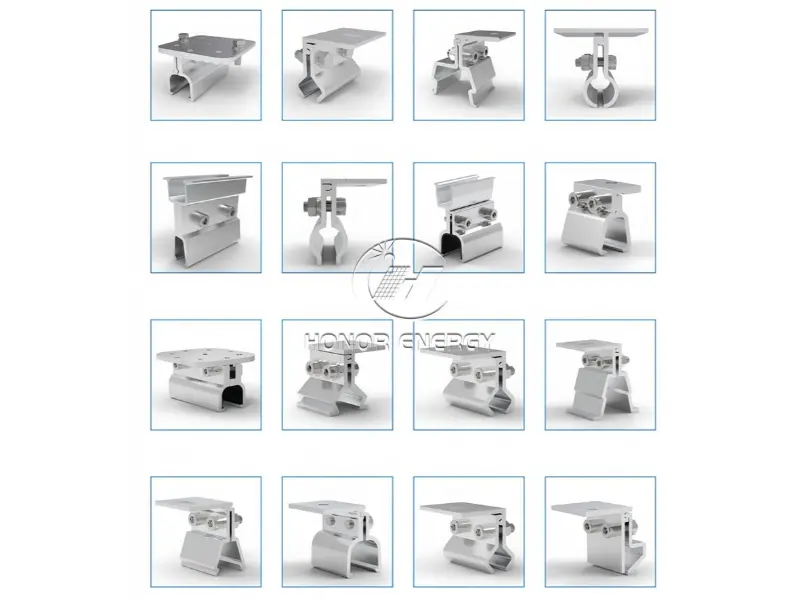

Ana Çatı Kliploks Çeşitleri

Kliplok seçimi tamamen çelik sacın profiline bağlıdır. Farklı kaburga şekilleri farklı kliplok tasarımları gerektirir.

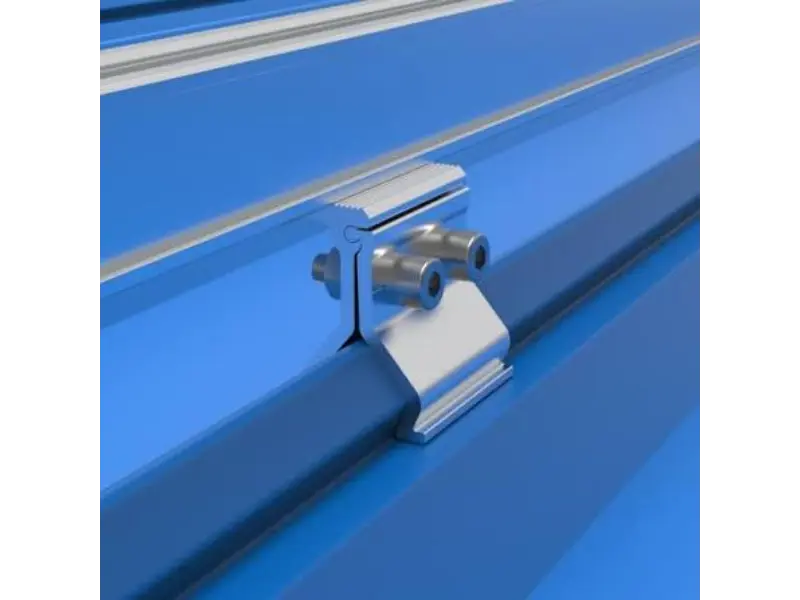

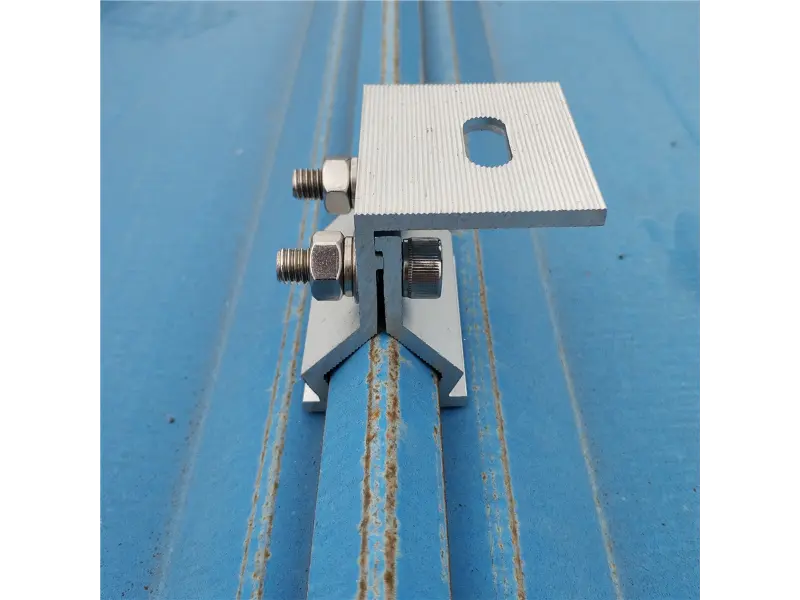

Açı tipi kliplokslar

Eşleşen çatı profili: Açı tipi profilli çelik saclar (ortak modeller: 470, 760, 820 vb.).
Açılı tip çarşaflar bu açılı çıkıntıyla birlikte gelir; kliplok'un tutunması için mükemmel bir şekildir. Kliploklarımızın doğrudan kaburgayı ısıracak şekilde tasarlanmış çeneleri var ve en iyi kısmı? Çatıya tek bir delik bile açmıyorsun. Kurulum basittir: alüminyum kliplok'u kirişin üzerine yerleştirin ve cıvataları sıkın.
Günümüzde, montaj raylarına olan ihtiyacı tamamen ortadan kaldıran entegre açılı tip kliploklar mevcuttur; modüller doğrudan kliplok'a sabitlenebilir, bu da kurulum süresini önemli ölçüde azaltır.

Dikili Dikişli Kliploks

Eşleşen çatı profili: Dikiz profilli çelik saclar (ortak modeller: 400, 430 vb.).
Bu tabakaların kaburgaları dikey olarak kaldırılır ve birbirine kenetlenir. Kliploks basitçe dikey dikişe sabitlenir; yine hiçbir delme işlemine gerek yoktur. Hefei BOE yarı iletken çatı üstü PV tesisi gibi gerçek dünya projelerinde, montaj sistemi için özel tasarlanmış dik açılı kliplokslar kullanıldı.

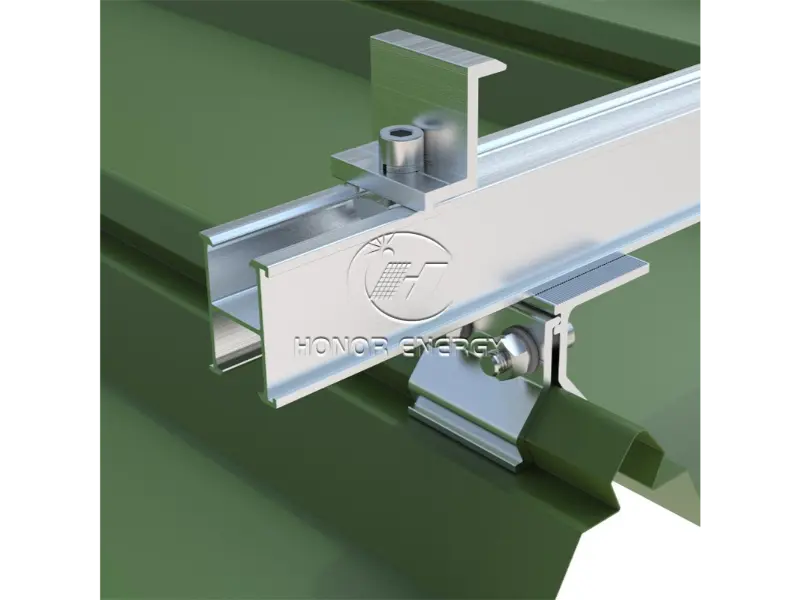

Trapez (T tipi) kliplokslar

Eşleşen çatı profili: Trapez profilli çelik saclar.
Trapez levhalar, açılı veya dik dikiş türlerinin karmaşık kilitleme özelliklerine sahip olmayan basit, yamuk biçimli nervürlere sahiptir. Bu kaburgalar güvenilir bir klipsleme noktası sağlamaz; bu nedenle mevcut standart uygulama, çelik saca nüfuz eden ve alttaki aşıklara sabitleyen kendinden kılavuzlu vidaların kullanılmasıdır.
Dezavantajı açıktır: Delme işlemi su geçirmez katmanı delerek potansiyel bir sızıntı yolu oluşturur. Trapez çatılar için ekstra su geçirmezlik önlemleri kritik öneme sahiptir: kliplok ile çelik levha arasına EPDM lastik tamponlar takın ve her vida deliğinin çevresine (10 yıldan fazla dayanabilen) hava koşullarına dayanıklı yapısal silikon dolgu uygulayın. 2023'te Nantong'daki bir tayfun 12 PV projesini devirdi; arızaların %60'ından fazlasının nedeni, sondaj yapılan noktalardaki korozyon ve kırılmaydı.



Entegre kliplaklar

Bu, montaj raylarını ortadan kaldıran daha yeni bir tasarımdır. Kliplok bütünleşik olarak tek parça halinde oluşturulmuştur, hafif ve güçlüdür. PV modülleri doğrudan kliplok üzerine monte edilebilir, böylece malzeme maliyetlerinden tasarruf edilir ve yük taşıma kapasitesi artırılır.





Seçim ve Kurulum İpuçları

Kliplok tipini çatı profiliyle eşleştirin – Trapez saclarda açılı tip kliploklar kullanılmamalıdır ve T tipi kliploklar diğer profiller için uygun değildir. Uyumsuzluk gevşemeye ve sızıntılara neden olur.
Cıvataları çok sert kranklamayın; genellikle 20 ila 30 N·m'yi hedefliyoruz. Bunun ötesine geçerseniz çelik sacı ezersiniz, bu da su geçirmezliği bozar.
Ve Tanrı aşkına, sızdırmazlık maddesini atlamayın. Kliplok ile çatı arasındaki küçük boşluk tam olarak suyun içeri girdiği yerdir, bu yüzden onu uygun şekilde doldurun.
Ayrıca yağmurlu günlerde çalışmaktan kaçının. Nem, sızdırmazlık maddesinin yapışma gücünü azaltır ve bu, daha sonra sızıntıların oluşmasına neden olur.

Son şey – düzenli kontrollere devam edin. Cıvataları ve sızdırmazlık malzemesini her altı ayda bir kez uygulayın ve büyük bir fırtına veya şiddetli kar yağışından sonra daima ekstra bir tur yapın.
Boyutlarının sizi kandırmasına izin vermeyin; ağır yükü kliploklar halleder. Türü doğru alın ve iyi bir şekilde kurun; hızlı, sızdırmaz ve güvenilir bir sisteme sahip olacaksınız. Yanlış anlarsanız bedelini ödersiniz; düşük üretim, çatı hasarı veya daha kötüsü panellerin gevşemesi. İşin püf noktası basit: Kliplok'unuzu tavana eşleştirin, düzgün bir şekilde sıkın ve bakıma dikkat edin.
