Solar Bağlantı Plakası

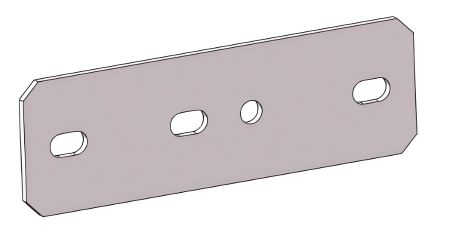

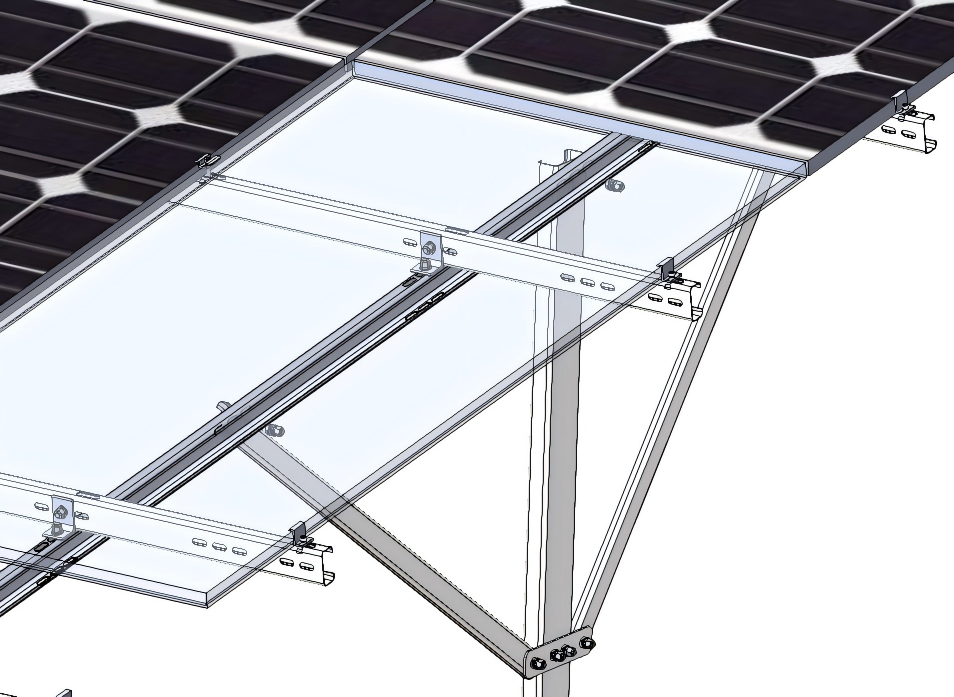

Güneş Bağlantı Plakası adı verilen parça temel olarak kalın bir dikdörtgen şeklinde güçlü, düz bir metal parçasıdır. Paslanmayı önlemek için kaplanmış yüksek mukavemetli çelikten sağlam bir şekilde yapılmıştır. Çok özel, planlı bir düzende çok sayıda cıvata deliği açıldı. Asıl görevi süper sağlam bir bağlantı oluşturmaktır. Destek yapısının iki ana parçasını birbirine cıvatalayan ve kilitleyen ağır hizmet tipi bir konektör gibi davranır: güneş panellerini yukarıda tutan yatay kirişler ve yere sabitlenen dikey direkler. Bu parçaları sıkı bir şekilde birleştirerek, panellerden ve rüzgardan gelen tüm ağırlık ve kuvvetin, tüm yapı boyunca aşağıya ve zemine güvenli bir şekilde aktarılmasını sağlar.

Bağlantı yöntemi

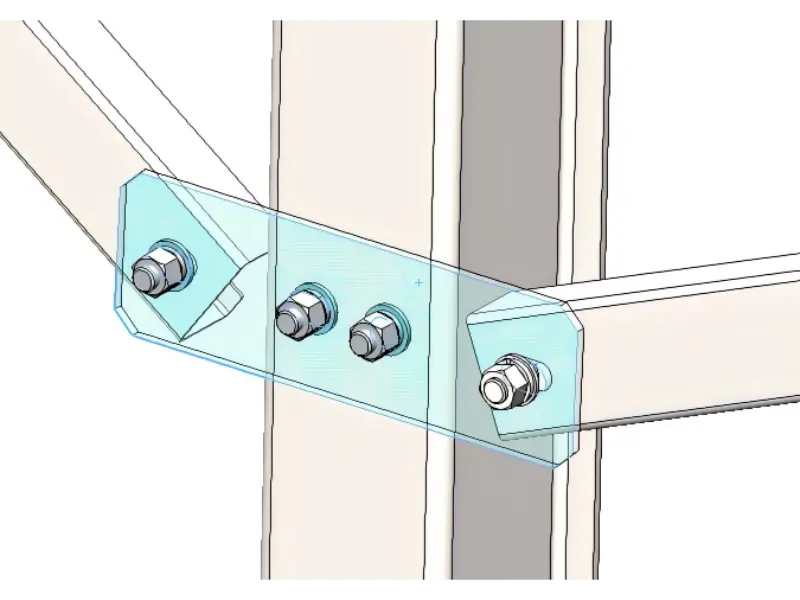

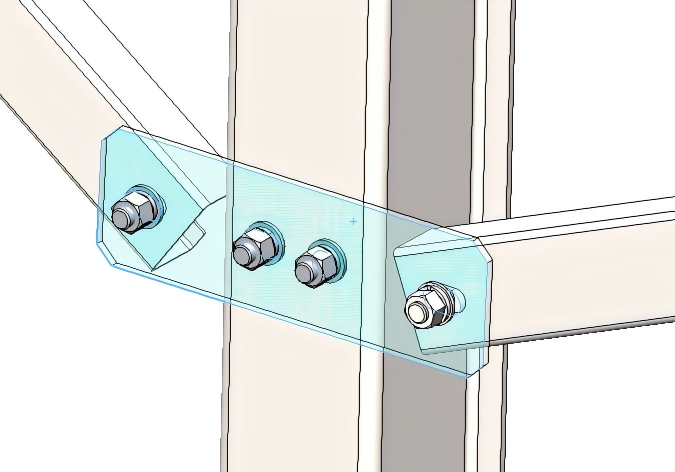

Güneş panelinin bağlanması genellikle tek sütunlu yer destek sistemlerinde veya ek çapraz destek gerektiren yer destek sistemlerinde bulunur. Bunun nedeni, tüm kuvvetleri etkili bir şekilde ana kolona aktarması, böylece ana uzunlamasına kirişin uzunluğunu güçlendirmesi ve yerine sabitlenmesidir. En az dört deliğe sahip olmalıdır: çapraz desteği bağlamak için dış delikler ve ana sütunu bağlamak için iki merkezi delik.

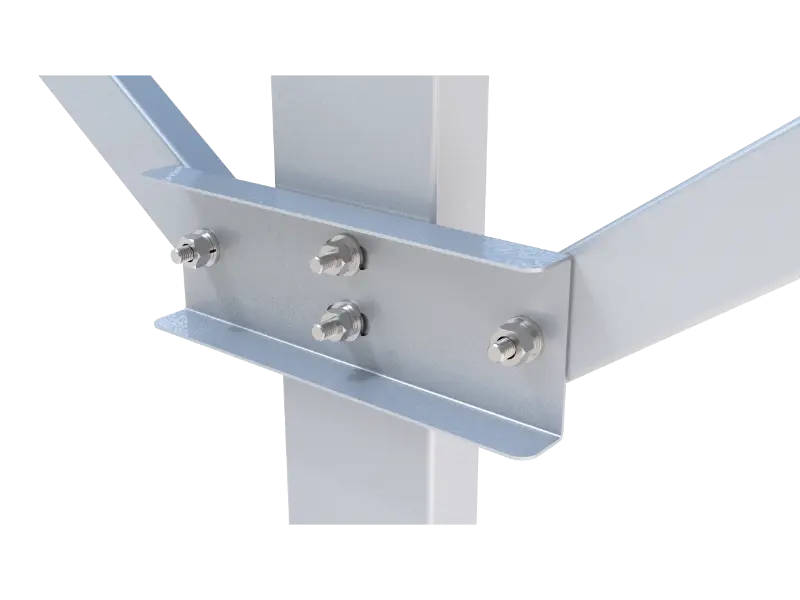

Solar montaj bağlantı plakasının her iki taraftaki delikleri genellikle çiftler halinde düzenlenir, çünkü genellikle yalnızca iki eğimli kablonun sütuna sabitlenmesi gerekir. Merkezi delikler genellikle yatay olarak çiftler halinde veya dikey olarak çiftler halinde düzenlenir. Oryantasyon farklı olmasına rağmen, stres dağılımı esasen aynı kalır. Günümüzde delikler aynı yatay çizgi boyunca gerilim yoğunlaşmasını önlemek ve böylece stabiliteyi arttırmak için tipik olarak dikey bir düzenlemeyle tasarlanmaktadır.

Tasarım özellikleri

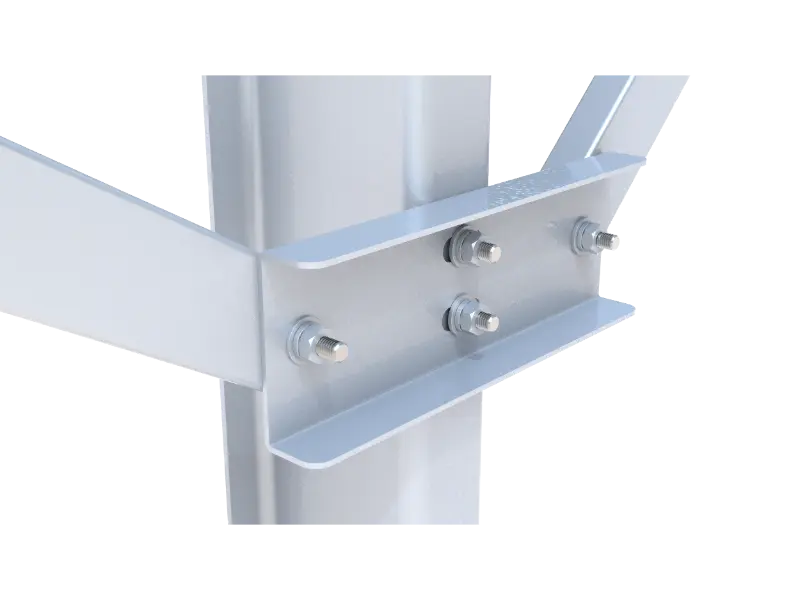

Mount solar bağlantı plakası da akıllı bir tasarıma sahiptir: üst ve alt kenarları bükülmüş veya katlanmıştır. İnşaatçılar bu şekli genellikle çok fazla rüzgar veya kar alan yerlerde kullanırlar. Bağlantı plakasının katlanmış kenarları, sağlam bir nakliye kutusunun güçlendirilmiş köşeleri gibi çalışır. Bu sadece görünüş için değil; aslında metali esnemeye direnen çok daha sert bir şekle kilitler.
