Solar Montaj L Ayak

Yıllardır güneş enerjisi montajı işindeyiz ve burada, Xiamen Honor Energy olarak çalışıyoruz. Solar Montajlı L-Ayak'ın yüzeyi, oksidasyon direncini ve dış mekan dayanıklılığını artırmak için anotlama işlemine tabi tutulur. Kompakt L şeklindeki yapısıyla PV L ayağı, güneş rayları ve destekleyici yapılar arasında sağlam bir bağlantı sağlar. 41×41 mm ve 41×62 mm profiller dahil olmak üzere yaygın güneş enerjisi montaj raylarıyla uyumludur ve metal çatı sistemlerinde, beton çatı kurulumlarında ve yere monte güneş enerjisi montaj yapılarında yaygın olarak kullanılır.

Solar Montaj L Ayak Yapısı

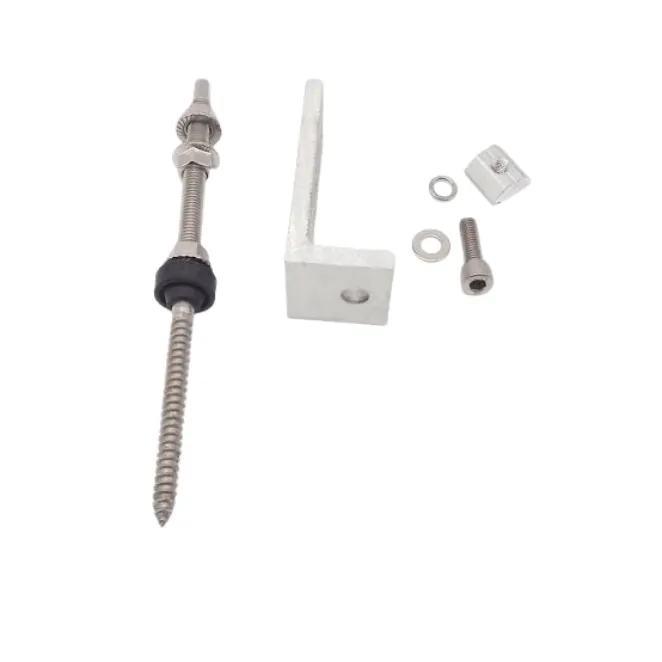

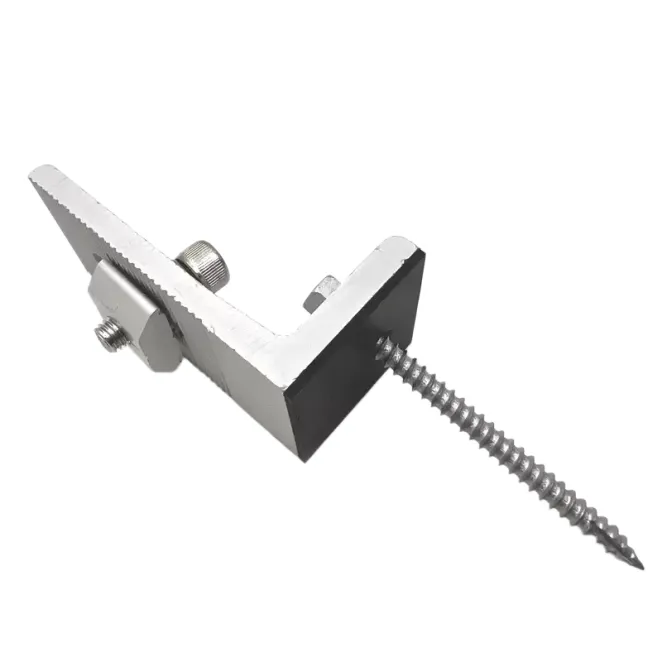

PV L ayağı, fotovoltaik rayları destekleyici yapılara bağlamak için güneş enerjisi montaj sistemlerinde kullanılan dik açılı bir brakettir. Mekanik yükleri güneş enerjisi modüllerinden ve raylardan çatıya veya temele aktarır.

Tipik yükleme yolu:

Güneş Modülü → Ray → L Ayak → Çatı Yapısı / Temel

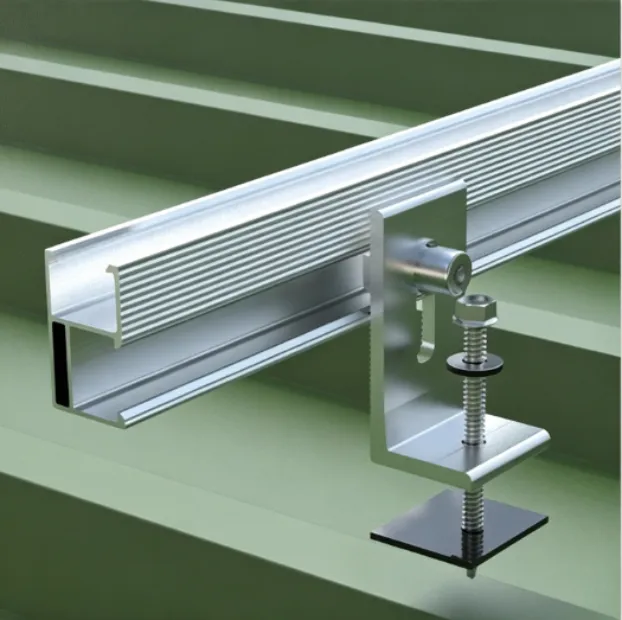

Yatay taban destek yüzeyine sabitlenirken dikey bölüm güneş rayına cıvatalarla bağlanır. Oluklu tasarım, kurulum sırasında konumlandırma ayarına izin vererek ray hizalamasını ve farklı çatı koşullarıyla uyumluluğu geliştirir.

Malzeme ve Yüzey İşleme

6005-T5 Alüminyum Alaşım

Güneş enerjili montaj L ayakları esas olarak güç, hafif tasarım ve korozyon direnci arasında bir denge sunan 6005-T5 alüminyum alaşımından üretilmiştir.

Eloksallı yüzey, neme, oksidasyona ve dış ortam maruziyetine karşı direnci artıran koruyucu bir oksit tabakası oluşturur. Kıyı veya yüksek korozif ortamlardaki uygulamalar için proje gereksinimlerine göre paslanmaz çelik alternatifleri seçilebilir.

Ürün Özellikleri

Ayarlanabilir Bağlantı Tasarımı

Entegre yuva tasarımı, L ayağı ile güneş paneli rayı arasında esnek konumlandırmaya olanak tanıyarak farklı montaj yapılarında hizalamanın korunmasına yardımcı olur.

Hafif Alüminyum Yapı

Alüminyum alaşımlı yapı, fotovoltaik montaj uygulamaları için gereken mekanik gücü korurken bileşen ağırlığını azaltır. Bu, onu bileşen ağırlığının ve kurulum verimliliğinin önemli olduğu büyük ölçekli güneş enerjisi projeleri için uygun kılar.

Ray Uyumluluğu

Güneş enerjili montaj L ayakları, aşağıdakiler de dahil olmak üzere yaygın olarak kullanılan PV ray profilleriyle uyumludur:

· 41×41 mm alüminyum raylar

· 41×62 mm alüminyum raylar

· Özelleştirilmiş raylı sistemler

Performans Özellikleri

Yapısal Yük Desteği

Solar montajlı L ayağın yük performansı malzeme kalitesine, kalınlığa, boyutlara, sabitleme yöntemine ve sistem tasarımına bağlıdır.

L ayakları kullanan tipik PV montaj sistemleri, 60 m/s'ye kadar rüzgar hızlarına ve 1,4-1,5 kN/m² civarında kar yüklerine sahip uygulamalar için tasarlanmıştır. Gerçek performans, projeye özel yapısal hesaplamalara ve çevresel koşullara bağlıdır.

Korozyon Direnci

Eloksallı alüminyum ve paslanmaz çelik bağlantı elemanlarının kombinasyonu, uzun süreli dış mekan fotovoltaik uygulamaları için korozyon direnci sağlar. Doğru malzeme seçimi, çevreye maruz kalma ve metal uyumluluk sorunlarından kaynaklanan korozyon risklerini azaltmaya yardımcı olur.

Üretim Süreci

Güneş enerjili montaj L ayakları damgalama, ekstrüzyon işleme ve CNC işleme gibi işlemlerle üretilir.

Standart yüksek hacimli üretim için damgalama, tutarlı boyutlar ve verimli üretim sağlar. Özelleştirilmiş tasarımlar, özel boyutlar ve düşük hacimli gereksinimler için CNC işleme kullanılır.

Üretim kalitesi şunlara odaklanır:

· Boyutsal doğruluk

· Yuva ve delik hassasiyeti

· Yüzey işleme tutarlılığı

· Yapısal bütünlük

Eloksal işlemi, sertliği, korozyon direncini ve hava koşullarına dayanıklılığı artırarak alüminyum bileşenlerin yüzey performansını artırır.

Uygulamalar

Metal Çatı Solar Sistemleri

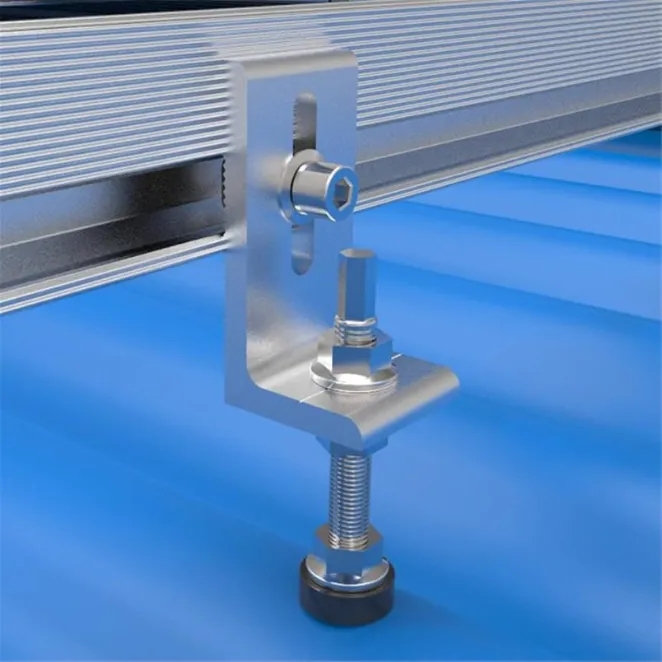

Solar montajlı L ayaklar trapez ve oluklu metal çatılarda yaygın olarak kullanılmaktadır. Kompakt yapıları, PV raylarının uygun bağlantı elemanları kullanılarak doğrudan çatı destek yapılarına bağlanmasına olanak tanır.

Dik Kenet Çatı Sistemleri

Kenet çatılar için L ayaklar, çatı yüzeyine doğrudan nüfuz etmeden ray bağlantısı sağlamak amacıyla çatı kelepçeleriyle birleştirilebilir.

Beton Çatı Sistemleri

Beton çatılarda, PV raylarını bağlamak ve güneş modüllerini desteklemek için L ayaklar uygun montaj tabanları veya ankrajlarla monte edilebilir.

Yere Monte Güneş Yapıları

Solar Montaj L-Foot, ayarlanabilir ray bağlantılarının ve kompakt montaj bileşenlerinin gerekli olduğu yere monteli güneş enerjisi sistemlerinde de kullanılabilir.

Solar Montaj L-Feet Nasıl Seçilir

Malzeme Seçimi

Standart fotovoltaik uygulamalar için, anodize edilmiş 6005-T5 alüminyum alaşımı, dayanıklılık/ağırlık oranı ve korozyon direnci nedeniyle yaygın olarak seçilir.

Kıyı bölgeleri, endüstriyel ortamlar veya korozyona daha fazla maruz kalan yerler için paslanmaz çelik veya diğer korozyona dayanıklı malzemeler seçilebilir.

Kalınlık Seçimi

Nihai kalınlık sistem yükü gereksinimlerine, çatı koşullarına ve montaj tasarımına göre seçilmelidir.

Boyut Seçimi

L ayak boyutları solar ray sistemi ve montaj yapısına uygun olmalıdır. Önemli parametreler arasında taban boyutu, dikey yükseklik, yuva konumu ve montaj deliği tasarımı yer alır.

Farklı solar montaj yapılarına göre özelleştirilmiş boyutlar geliştirilebilir.

Hızlı Seçim Kılavuzu

SSS

S1. Solar montaj L ayağı nedir?

Güneş enerjisi montajı L ayağı, PV raylarını çatı yapılarına veya montaj temellerine bağlamak için kullanılan L şeklinde bir alüminyum brakettir. Solar montaj sistemlerinde anahtar bağlantı bileşeni olarak görev yapar.

Q2. PV L ayaklar için hangi malzeme kullanılıyor?

Çoğu PV L ayağı, mekanik mukavemeti, hafiflik özellikleri ve korozyon direnci nedeniyle 6005-T5 alüminyum alaşımından yapılmıştır.

S3. L ayaklar nerelerde kullanılır?

Güneş Enerjisine Montaj L-ayak metal çatı sistemlerinde, beton çatı güneş enerjisi kurulumlarında, yere monteli PV yapılarında ve ticari fotovoltaik projelerde yaygın olarak kullanılır.

S4. Solar montaj L ayakları özelleştirilebilir mi?

Evet. Boyutlar, kalınlık, yuva tasarımı, yüzey işlemi ve bağlantı yöntemleri, farklı güneş enerjisi montaj yapılarına göre özelleştirilebilir.

S5. Alüminyum L ayakların beklenen hizmet ömrü nedir?

Eloksallı alüminyum L ayaklar, uygun malzemeler, yüzey işlemi ve uyumlu montaj bileşenleriyle doğru şekilde seçildiğinde, fotovoltaik sistemlerin uzun vadeli çalışma gereksinimlerini karşılayabilir.

Fabrika ve Kalite Kontrol

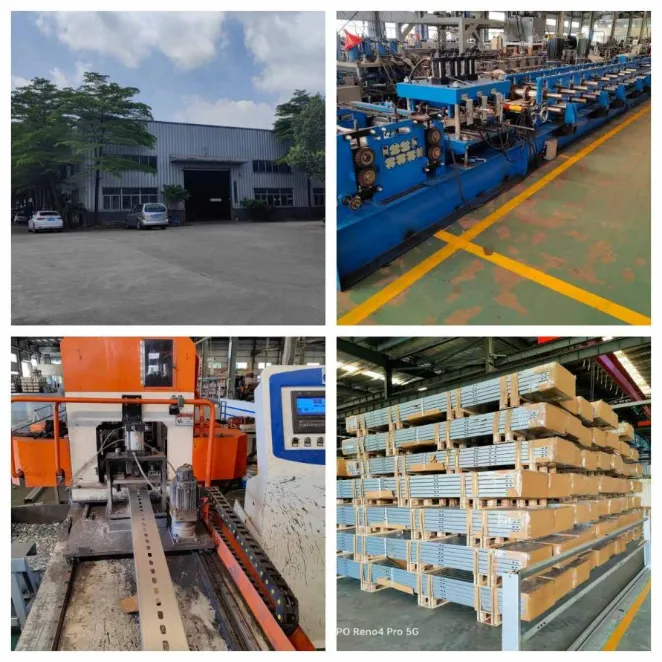

Xiamen Honor Energy, ham madde denetimi, şekillendirme veya işleme, yüzey işleme ve nihai kalite doğrulaması dahil olmak üzere kontrollü üretim süreçleri yoluyla güneş enerjisi montaj aksesuarları üretmektedir.

Kalite kontrol, malzeme tutarlılığı, boyutsal doğruluk, yüzey işleme kalitesi ve ürün performansına odaklanır.

Paketleme seçenekleri, taşıma sırasında bileşenleri korumak için ahşap paletlerin ve çelik paletlerin ihraç edilmesini içerir.

Sertifikalar

Xiamen Honor Energy, aşağıdakiler dahil olmak üzere güneş enerjisi montaj bileşeni üretimi için kalite yönetim standartlarını takip eder:

· ISO 9001 Kalite Yönetim Sistemi

· CE ile ilgili uyumluluk gereksinimleri

· JIS standart referansları
