Çelik Solar Ray Kelepçesi

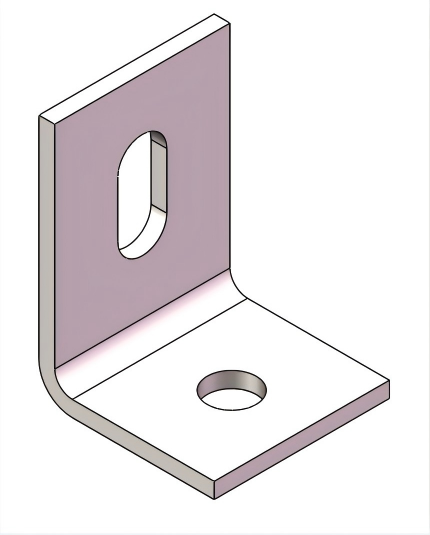

Yeni müşteriler, ürünlerini özelleştirmek için fabrikaya gelebilirler. Solar montaj sistemlerindeki Çelik Solar Ray Kelepçesi, görünüşte basit ama kritik öneme sahip bir bağlantı bileşenidir. Tipik şekli sağlam, dik açılı L şeklindedir, hassas haddelenmiş veya yüksek kaliteli çelikten soğuk şekillendirilmiştir. Kesit tasarımı, mekanik yük taşıma kapasitesi ile malzeme verimliliği arasında bir denge kurar. Bu benzersiz dik açılı yapı, çift yönlü bükülme sertliği sağlar. Bir uç, önceden delinmiş delikler yoluyla ana kirişe güvenli bir şekilde kilitlenirken, diğer uç, fotovoltaik modülleri taşıyan uzunlamasına rayı stabil bir şekilde destekler.

Kurulum ve Kullanım

Solar Çelik Ray Kelepçesinin kurulum konumu genellikle önceden monte edilmiş braketin uzunlamasına kirişi ile ray arasındadır; bu, rayı uzunlamasına kirişe sabitlemeye hizmet ettiği anlamına gelir. Bu nedenle, önceden monte edilmiş her braket, bu bileşenlerden en az ikisine sahip olmalıdır; kesin sayı, önceden monte edilmiş bireysel braketteki ray sayısına bağlıdır. Panel dikey olarak monte edildiğinde genellikle dört adet kullanılır; yatay olarak monte edildiğinde genellikle dört veya beş adet kullanılır.

Solar Çelik raf Kelepçesinin kurulum işlemi basittir. Gerekli tüm bileşenler braketin kendisini ve iki M10*30 cıvatayı içerir. İhtiyaç duyulan tek alet bir tornavidadır. Takmak için öncelikle braketi uzunlamasına kirişin üzerine konumlandırın ve cıvataları yerleştirin, ancak henüz sıkmayın. Daha sonra rayı braketin yanına yerleştirin ve deliklerle hizalayın. Not: Rayı monte etmeden önce en az iki braketin yerinde olması gerekir. Son olarak kurulumu tamamlamak için cıvataları sıkın.

Not:

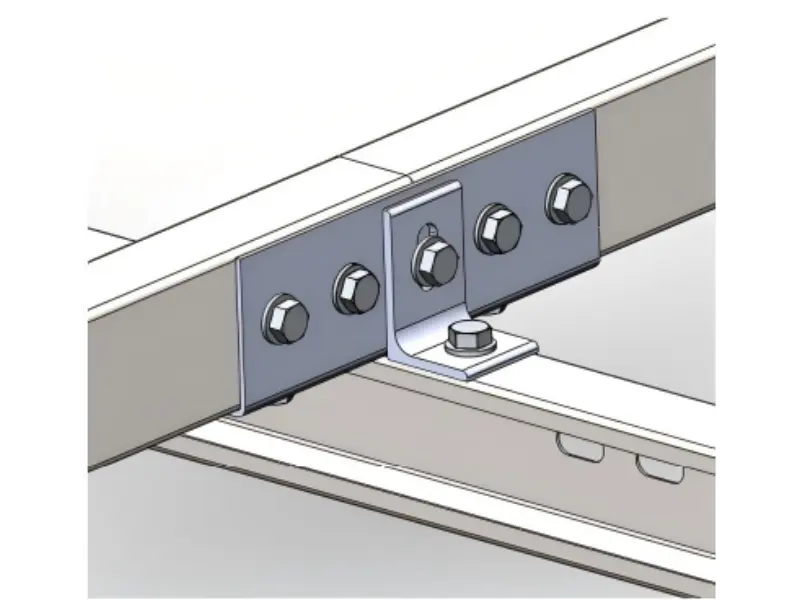

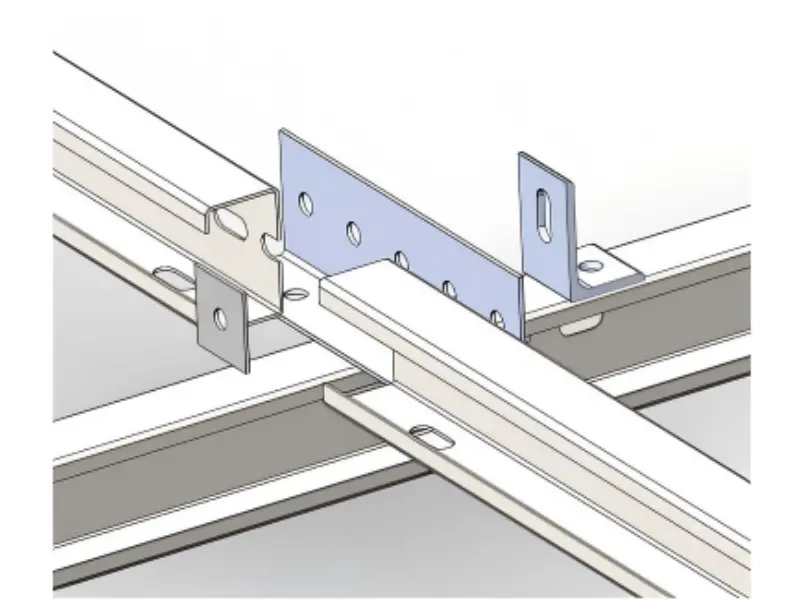

Çelik Solar Raf Kelepçesinin kurulum süreci basit olmasına rağmen, bir bölüm özel dikkat gerektirir: ilk ve son dizilerin kurulumu. Bu iki diziyi kurarken genellikle ray bağlantı noktalarına monte edilirler. Bu, bunların ray konnektörleriyle birlikte monte edilmesi gerektiği anlamına gelir; bu da onları sabitlemek için ekstra bir altlık eklenmesini ve daha uzun cıvataların kullanılmasını gerektirir.
