Güneş Paneli Montajı için Z braketi

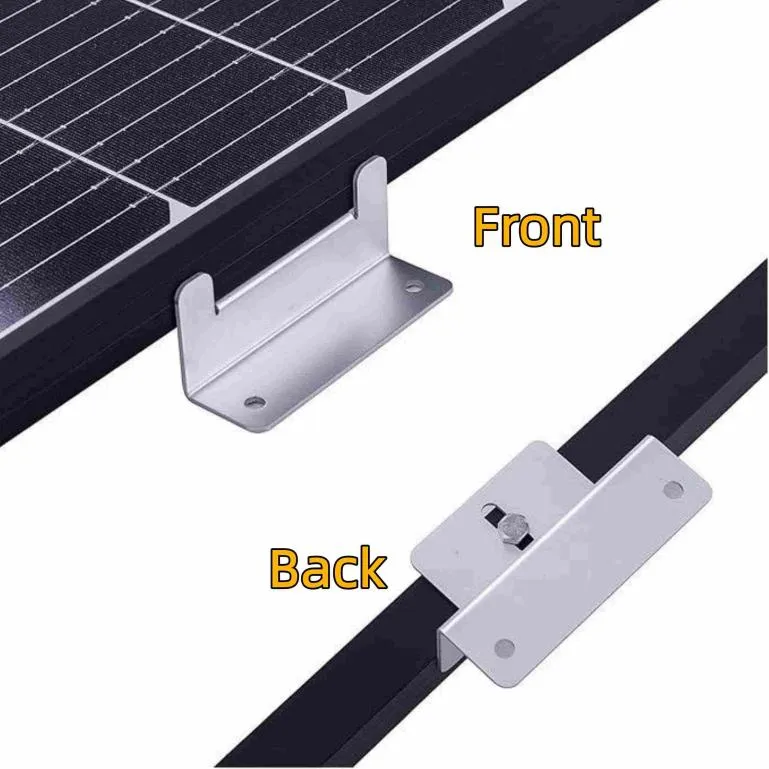

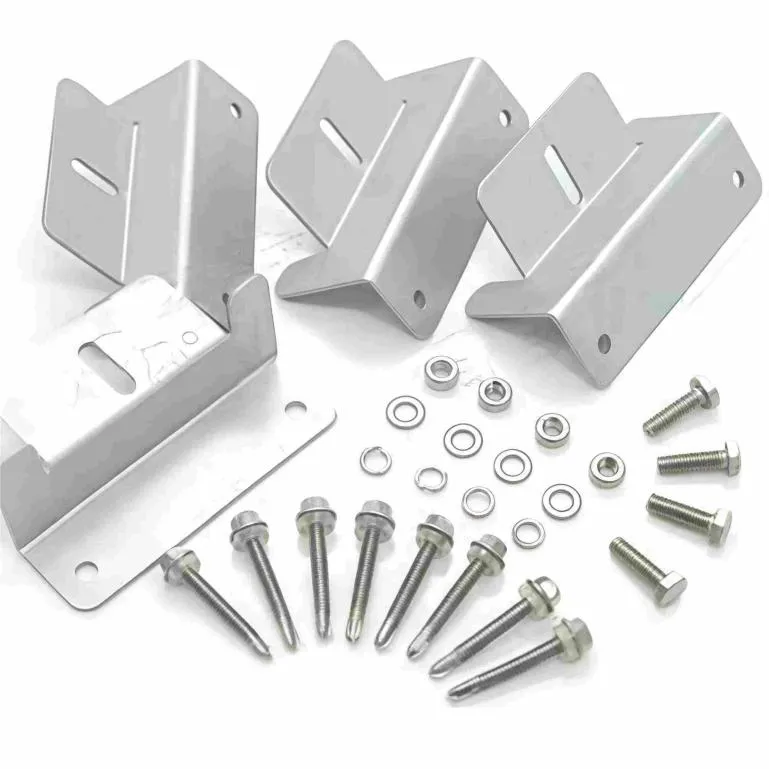

Xiamen Honor Energy'nin bu Z braketi alüminyum güneş paneli braketi, özelleştirmeyi ve toptan satışı destekler. Common Rail bazlı montajın aksine, bu PV braketi doğrudan bir karavanın veya nakliye konteynerinin çatısına sabitlenir. Z şeklindeki yapı, kablo yönlendirmesi ve ısı dağıtımı için panel ile çatı yüzeyi arasında bir boşluk oluşturur. Kurulum sırasında kendinden kılavuzlu vidalar veya cıvatalar alt deliklerden geçer ve doğrudan araç veya konteyner tavanına kilitlenir; montaj raylarına gerek yoktur. Düz çatılı ve sınırlı yük kapasiteli karavanlar ve konteynerler için bu yöntem, parça sayısını ve toplam ağırlığı azaltır. Raysız bir montaj çözümü satın almak isteyen güneş enerjisi kurulumcuları ve dönüşüm atölyeleri için uygundur.

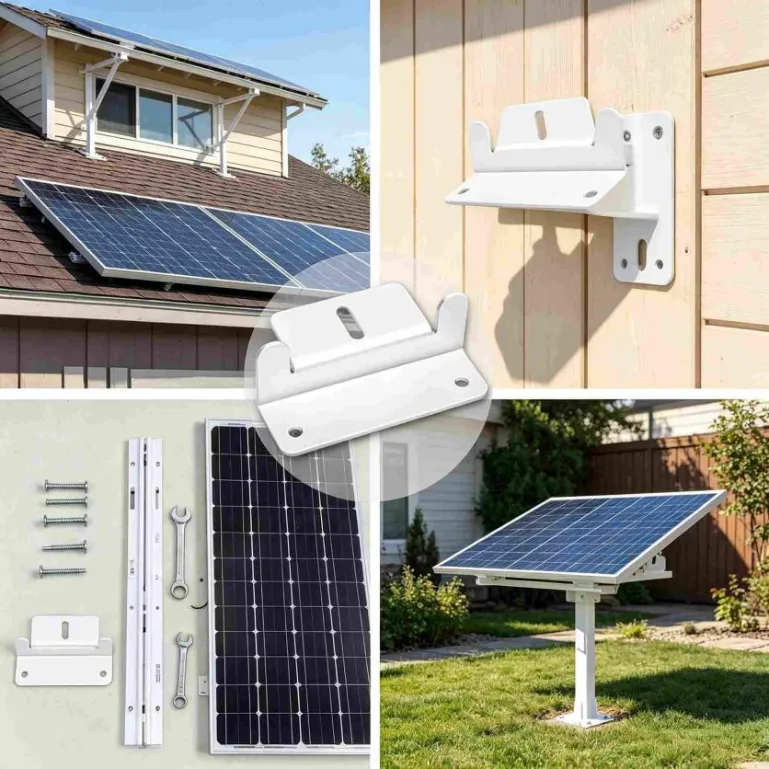

Başvuru

l RV çatıları: İç sistemlere güç sağlamak için doğrudan düz çatıya sabitlenir.

l Nakliye konteyneri üstleri: Konteyner evler veya mobil enerji depolama üniteleri için.

l Özel araçlar: Kamp araçları, mühendislik araçları vb.

l Geçici binalar: Prefabrik evler, nöbetçi kulübeleri ve diğer düz çatılı güneş enerjisi kurulumları.

Teknik Parametreler

SSS

1. Bu Z braketi doğrudan RV çatısına vidalanır. Su yalıtımını nasıl hallediyorsunuz?

Braketin kendisi su geçirmez değildir. Kurulum sırasında, vidaları takmadan önce vida deliklerinin çevresine dolgu macunu (bütil veya silikon gibi) uygulayın. Ayrıca braket tabanı ile çatı yüzeyi arasına su geçirmez bir conta veya şerit eklenmesi önerilir, böylece yağmur suyu deliklerden sızmaz. RV çatısı fiberglas veya metal ise, daha iyi yapışma için dolgu macunu uygulamadan önce yüzeyi iyice temizleyin.

2. Raylar olmadan konteyner çatısına doğrudan montaj yeterince güçlü müdür?

Yük kapasitesi iki şeye bağlıdır: Konteyner tavanının kalınlığı ve malzemesi ile sabitleme yöntemi. Standart çelik konteynerler için çatı paneli genellikle 1,6 mm ila 2,0 mm kalınlığındadır. Sızdırmazlık malzemeli kendinden kılavuzlu vidaların kullanılması, Z braketinin çok noktalı kuvvet dağıtımıyla birlikte standart boyutlu güneş panelleri için genellikle yeterlidir. Alüminyum veya fiberglas çatılar için öncelikle panel kalınlığını kontrol edin. Gerekirse vidaların dışarı çıkmasını önlemek için içine bir destek plakası ekleyin veya perçin somunları kullanın.

3. Karavan veya konteynerin çatısı tamamen düz değilse ne olur?

Küçük eşitsizlikler genellikle iyidir. Z braketi tabanı, sıkıldıktan sonra aynı hizada oturabilecek bir temas yüzeyine sahiptir. Bununla birlikte, çatının gözle görülür bir eğimi veya düzensiz noktaları varsa, kurulumdan sonra panel üzerindeki eşit olmayan gerilimi azaltmak için braket tabanının altına şimler eklemek veya daha kalın bir alüminyum braket (örn. 3,0 mm) seçmek daha iyidir. Delmeden önce, oturup oturmadığını kontrol etmek için braketi tavana yerleştirin.
